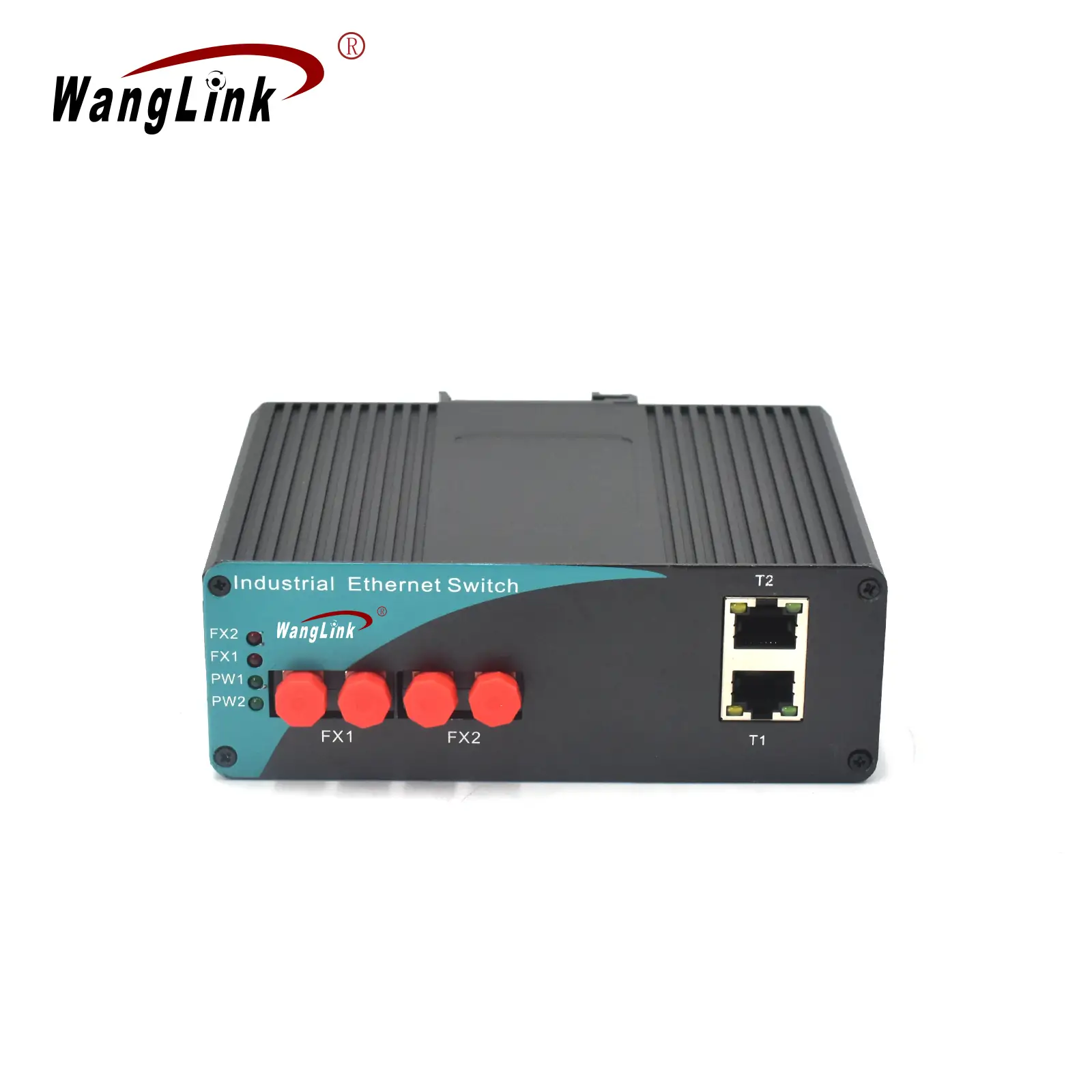

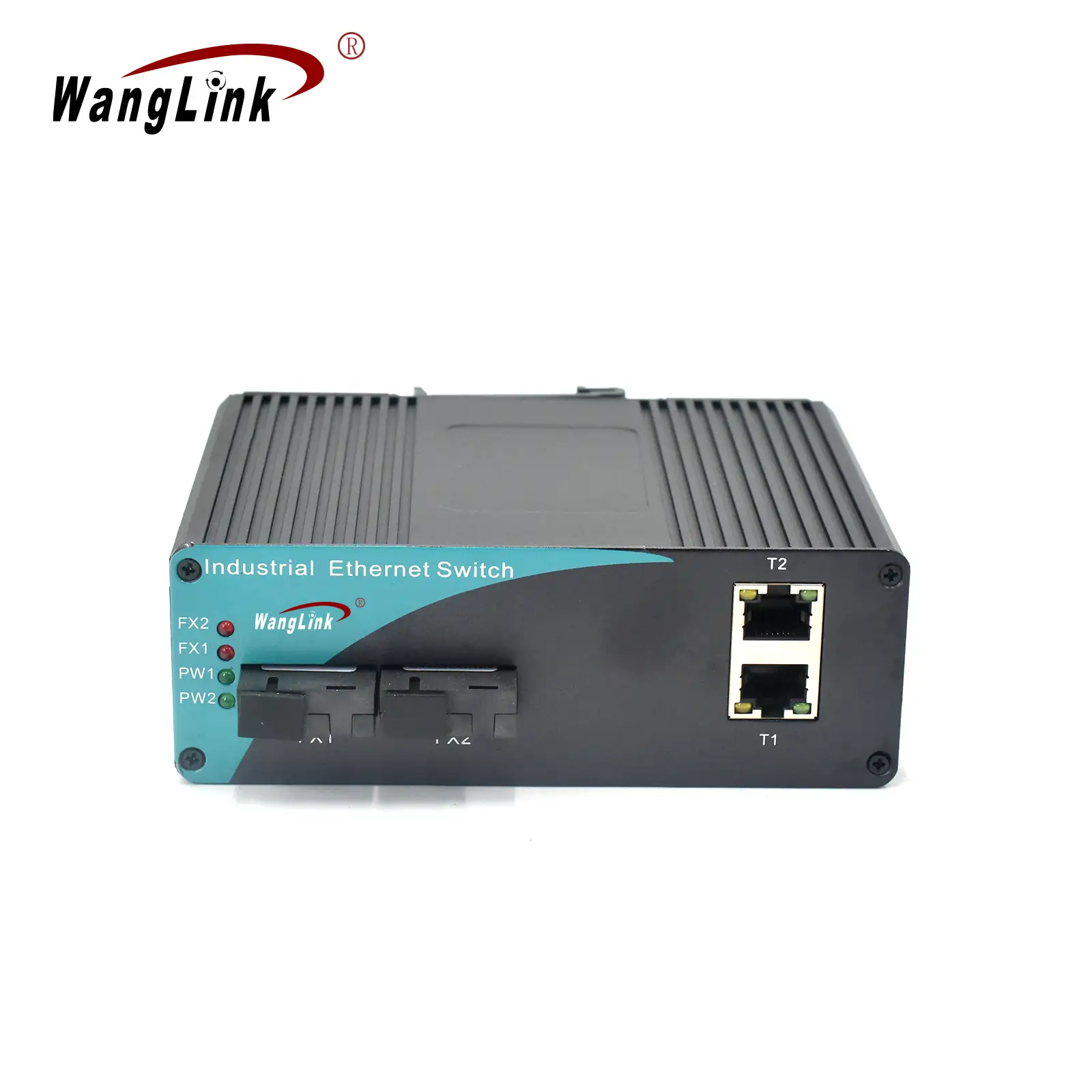

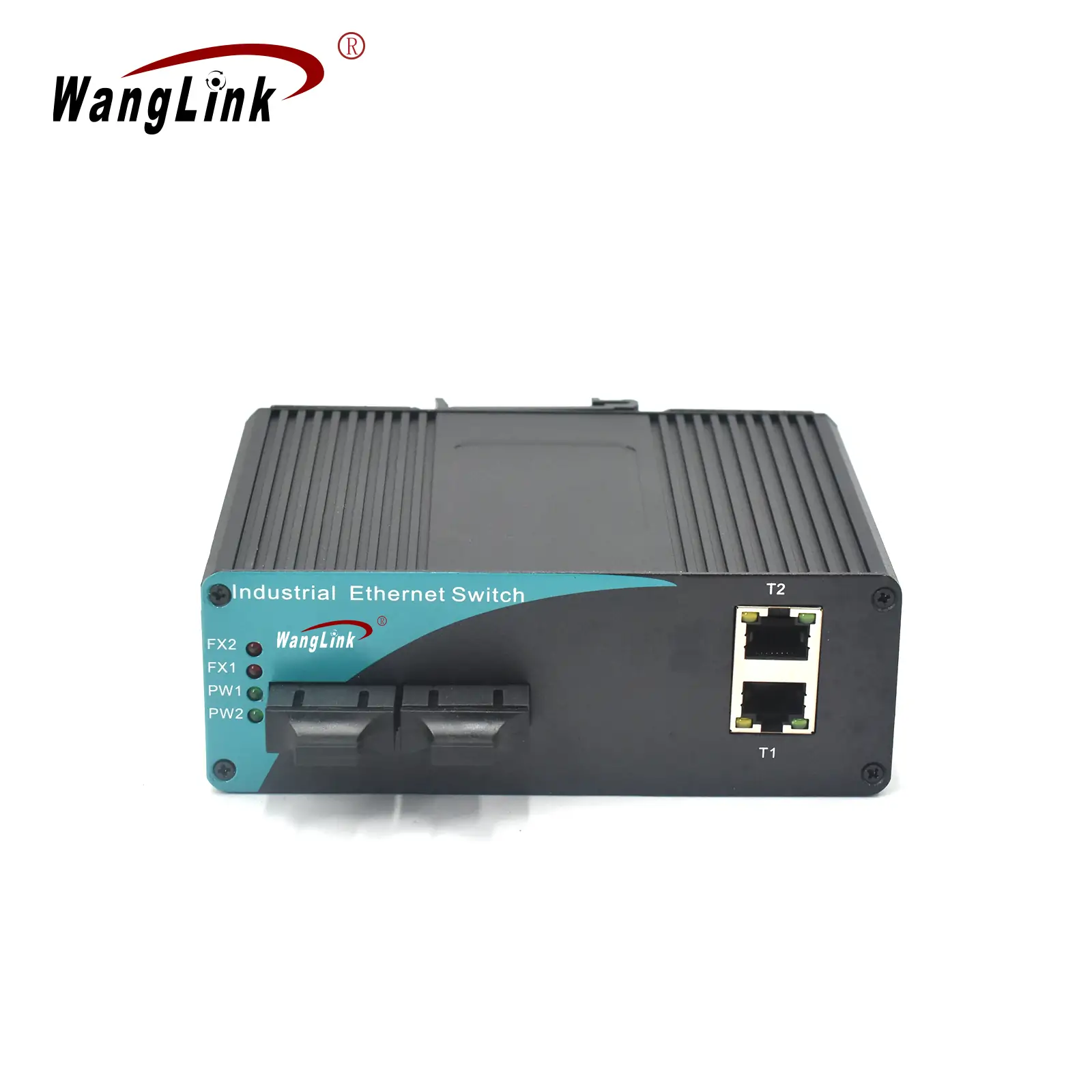

Ürüne Genel Bakış
ISF202, yönetilmeyen bir endüstriyel Ethernet anahtarı olarak işlev gören 100 Mbps endüstriyel sınıf bir fiber ortam dönüştürücüsüdür. Bu sağlam cihaz, verimli veri iletimi için gelişmiş anahtarlama teknolojisi ve depola ve ilet yöntemlerini kullanarak 2 x 10/100Base-TX bükümlü çift elektrik sinyalleri ile 2 x 100Base-X SC optik sinyalleri arasında dönüşüm sağlar.

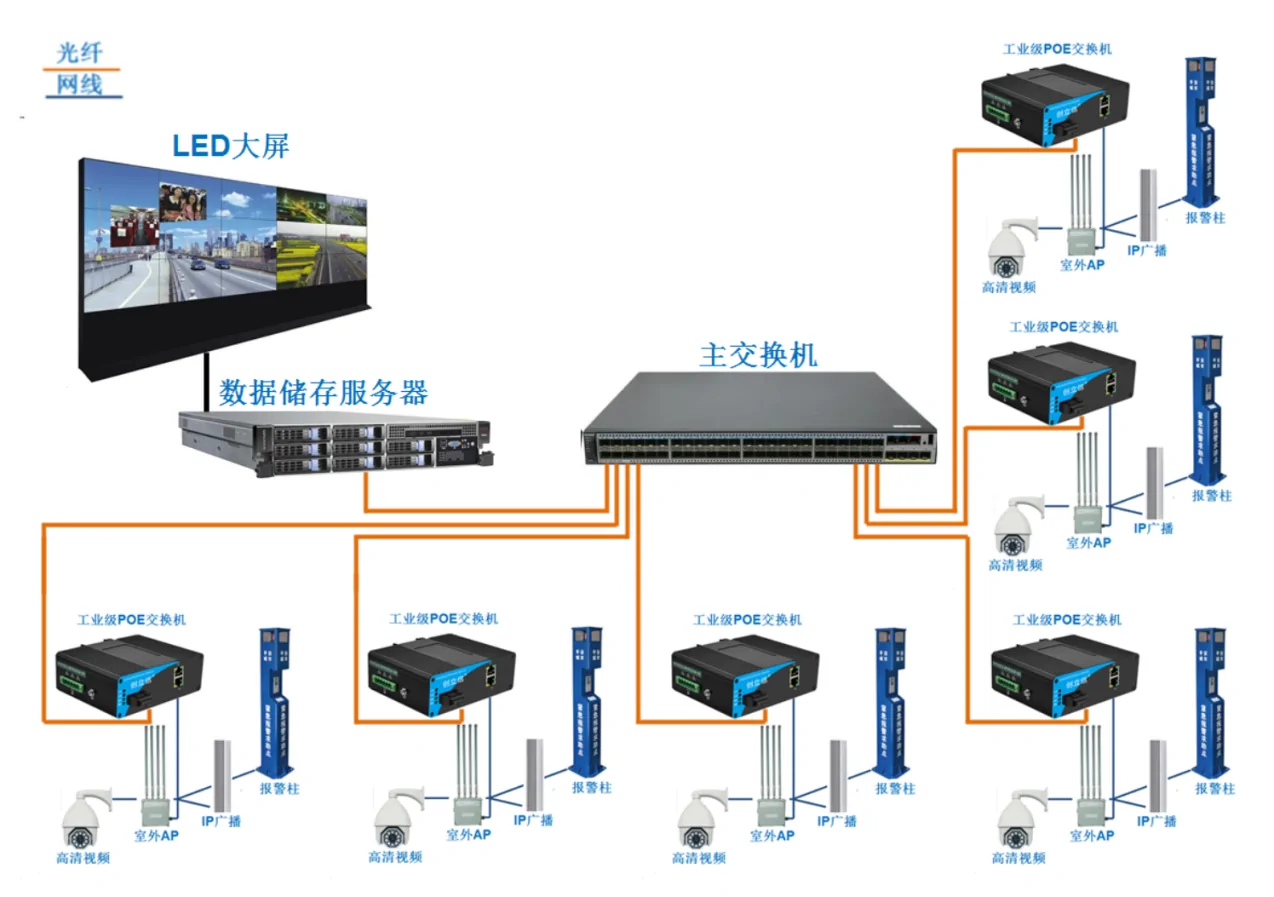

Endüstriyel standartları karşılayacak şekilde tasarlanan ISF202, çift yedekli güç kaynağı desteğine sahiptir ve toza, neme ve aşırı sıcaklıklara dayanacak şekilde tasarlanmıştır. 300.000 saatlik Arızalar Arası etkileyici bir Ortalama Süreye (MTBF) sahip olan bu anahtar, otomasyon kontrolü, trafik izleme sistemleri, bina otomasyonu ve veri merkezi yönetimi dahil olmak üzere çeşitli endüstriyel uygulamalar için idealdir. ISF202, Endüstriyel Nesnelerin İnterneti (IIoT) için güvenilir ve verimli performans sunarak zorlu ortamlarda uzun süreli kullanım için uygun hale getirir.
temel özellikler
- 2 x 10 / 100Base-TX Ethernet bağlantı noktası ve 2 x 100Base-X fiber optik bağlantı noktası
- Tüm Ethernet bağlantı noktalarında 10/100 Mbps hızında otomatik anlaşmayı destekler
- Tüm bağlantı noktalarında otomatik yarım/tam çift yönlü anlaşma ve Otomatik MDI/MDI-X işlevi
- Sorunsuz veri iletimi için kablo hızında iletmeyi destekler
- Darbelere ve yüksek voltaj dalgalanmalarına dayanacak ithal yıldırımdan korunma bileşenleri ile donatılmıştır
- Çalışma sıcaklığı -45°C ile +85°Carasında değişir ve aşırı koşullara uyum sağlar
- Aşırı yük koruması ve ters polarite koruması ile çift yedekli güç kaynağı desteği
- Herhangi bir yapılandırma olmadan kolay kurulum için tak ve çalıştır tasarımı
- Sağlam, yüksek mukavemetli metal gövdeye sahip IP40 dereceli koruma; düşük güç tüketimi ile fansız tasarım
- IEC A Sınıfı elektromanyetik koruma, üstün elektromanyetik uyumluluk (EMC)sağlar
Ürün Parametreleri
| Standartlar ve protokoller | IEEE802.3 10Base-T IEEE802.3u 100Base-TX IEEE802. 3z 100Base-SX/LX standartları IEEE 802.3 x akış kontrolü |
| Arayüz bilgileri | Tek modlu SC fiber bağlantı noktası: 2 100Base-X fiber optik bağlantı noktası (seçenekler: SC/FC/SFP). |
| İletim hızı: 155 Mbps | |
| Çok modlu fiber mesafesi: 550 m/ 2 km; Tek modlu fiber mesafesi: 2/20/40/60/80/100 km | |
| Çok modlu dalga boyu: 850 nm/1310 nm; Tek modlu dalga boyu: 1310 nm / 1550 nm / 1490 nm | |
| RJ45 Ethernet bağlantı noktası: 2 10 / 100Base-TX Ethernet bağlantı noktası (standart RJ45) | |
| 10/100 Mbps otomatik anlaşma | |
| 10Base-T: ≤100 m (CAT3, CAT4, CAT5 UTP) | |
| 100Base-TX: ≤100 m (CAT3, CAT4, CAT5 UTP) | |
| Mekanik özellikler | Kabuk malzeme: metal kabuk |

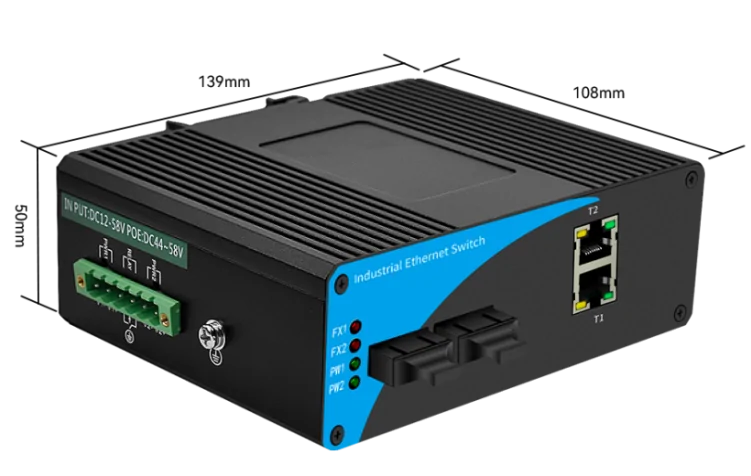

| Görünüm boyutları (uzunluk * derinlik * yükseklik): 139mm×108mm×50mm | |
| Kurulum yöntemi: DIN ray tipi | |
| Isı dağılımı yöntemi: doğal soğutma, fan yok | |
| Ağırlık: < 0.6 KG | |
| Çevresel özellikler | Çalışma sıcaklığı: -40 ℃ ~ + 85 ℃ |
| Depolama sıcaklığı: -40 ℃ ~ + 85℃ | |
| Bağıl nem: 5 % ~ 95 % (yoğuşmasız) | |
| Değişim özellikleri | Bant genişliği: 1.2 Gbps |
| Paket yönlendirme oranı (tüm makine): 0.8928 Mpps | |
| Değişim yöntemi: sakla ve ilet | |
| MAC tablosu: 1K | |
| Paket arabelleği: 512K | |
| Jumbo çerçeve: 10K | |
| Güç kaynağı | Giriş gerilimi: DC 12 V-58 V (çift yedekli) |
| Güç arayüzü: 6 pinli Phoenix terminali. | |
| Güç kaynağı koruması: pozitif ve negatif kutup yanlış bağlantı koruması | |
| Güç tüketimi: < 5 W | |
| gösterge ışığı | Ethernet portu :100 M Bağlantı/HAREKET sarı, Bağlantı / Hareket yeşil; |
| Fiber bağlantı noktası: Kırmızı(FX1-FX2) | |
| Güç ışığı: yeşil (PW1-PW2) | |
| Güvenlik özellikleri | Kabuk koruması: IP40 |
| Dalgalanma etkisi IEC61000-4-5 : (isteğe bağlı)Sinyal ucu: ortak mod ± 4KV, diferansiyel mod ± 2kvgüç kaynağı ucu: ortak mod ± 4KV, diferansiyel mod ± 2KV | |
| Anti-statik girişim IEC61000-4-2: kontak deşarjı ± 8KV, hava deşarjı ± 15KV | |
| Darbe bağışıklığı IEC61000-4-4 : sinyal terminali: ± 2KV, güç terminali: ± 2KV | |
| Şok: IEC 60068-2-27 | |
| Serbest düşüş: IEC 60068-2-32 | |
| Titreşim: IEC 60068-2-6 | |
| MTBF: 100000 saat | |
| garanti süresi | 3 yıl |
