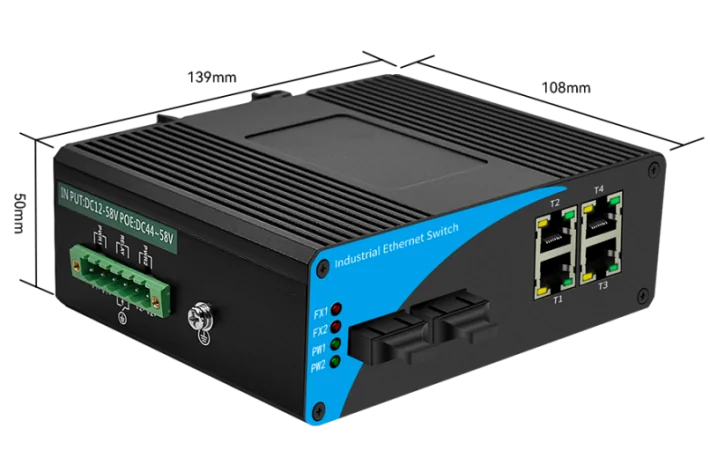

Ürüne Genel Bakış
ISF402, yönetilmeyen bir endüstriyel Ethernet anahtarı olarak tasarlanmış 100 Mbps endüstriyel sınıf bir fiber ortam dönüştürücüsüdür. Verimli veri iletimini sağlamak için gelişmiş anahtarlama teknolojisi ve sakla ve ilet yöntemlerini kullanarak 4 x 10/100Base-TX bükümlü çift elektrik sinyalleri ile 2 x 100Base-X SC optik sinyalleri arasında dönüşüm sağlar.

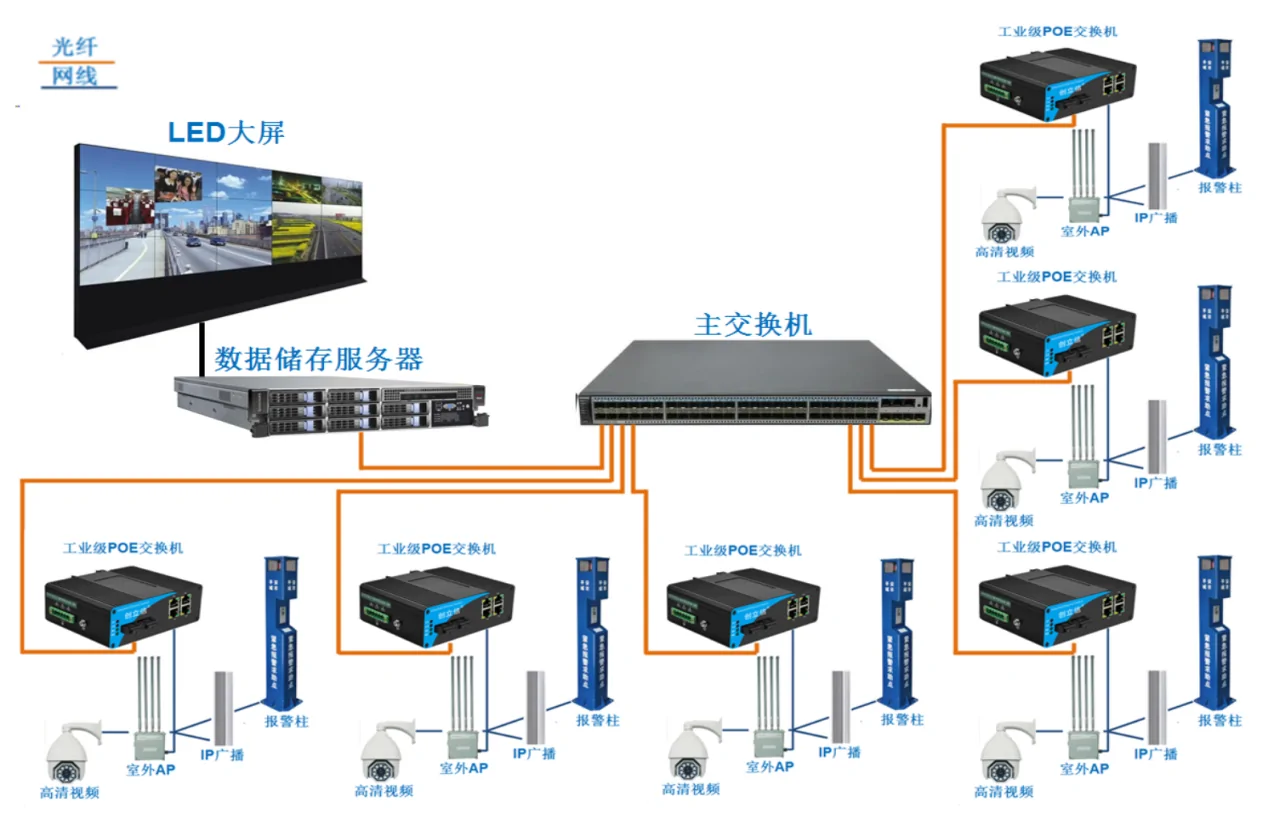

Sıkı endüstriyel standartları karşılayacak şekilde tasarlanan ISF402, çift yedekli güç kaynaklarını destekler ve toza, neme ve aşırı sıcaklık koşullarına dayanacak şekilde üretilmiştir. 300.000 saatlik Arızalar Arasında kayda değer bir Ortalama Süreye (MTBF) sahip olan bu anahtar, otomasyon kontrolü, trafik yönetim sistemleri, bina otomasyonu ve veri merkezi izleme dahil olmak üzere çeşitli endüstriyel uygulamalar için idealdir. ISF402, Endüstriyel Nesnelerin İnterneti (IIoT) için güvenilir bir performanssunarak zorlu ortamlarda uzun süreli kullanım için uygun hale getirir.
temel özellikler
- 4 x 10 / 100Base-TX Ethernet bağlantı noktası ve 2 x 100Base-X fiber optik bağlantı noktası
- Tüm Ethernet bağlantı noktaları için 10/100 Mbps hızında otomatik anlaşmayı destekler
- Her bağlantı noktasında otomatik yarım/tam çift yönlü anlaşma ve Otomatik MDI/MDI-X işlevi
- Daha yumuşak ve daha verimli veri iletimi için kablo hızında iletmeyi destekler
- Yıldırım çarpmalarına ve yüksek voltaj dalgalanmalarına karşı korunmak için ithal yıldırımdan korunma bileşenleri ile donatılmıştır
- -45°C ila +85°C arasında geniş çalışma sıcaklığı aralığı, aşırı koşullara uyum sağlar
- Aşırı yük koruması ve ters polarite koruması ile birlikte çift yedekli güç kaynağını destekler
- Kolay kurulum için tak ve çalıştır tasarımı, yapılandırma gerektirmez
- Sağlam, yüksek mukavemetli metal gövdeli IP40 dereceli koruma; fansız ve düşük güç tüketimi tasarımı
- IEC A Sınıfı elektromanyetik koruma, üstün elektromanyetik uyumluluk (EMC)sağlar
Ürün Parametreleri
| Standartlar ve protokoller | IEEE802.3 10Base-T IEEE802.3u 100Base-TX IEEE802. 3z 100Base-SX/LX standartları IEEE 802.3 x akış kontrolü |

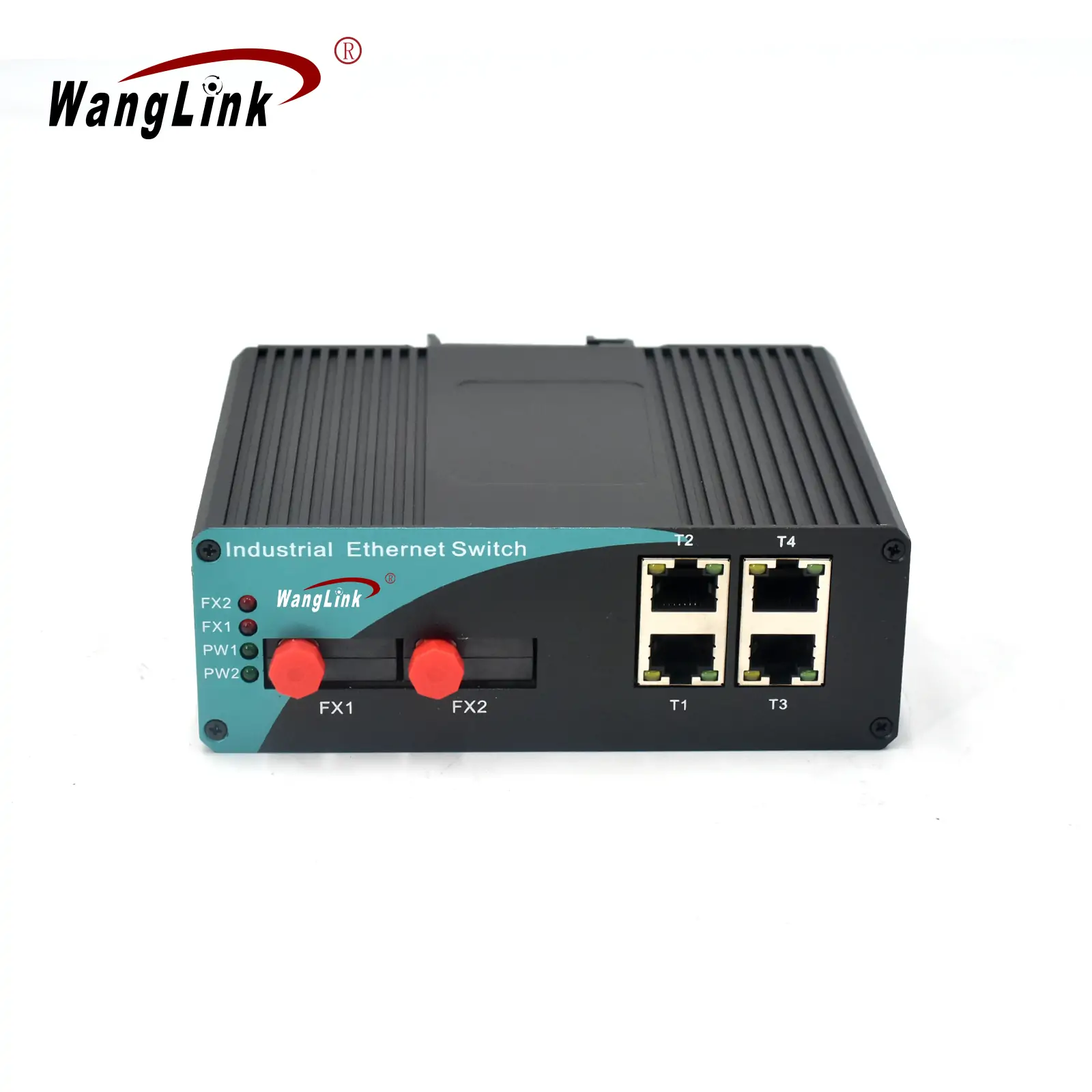

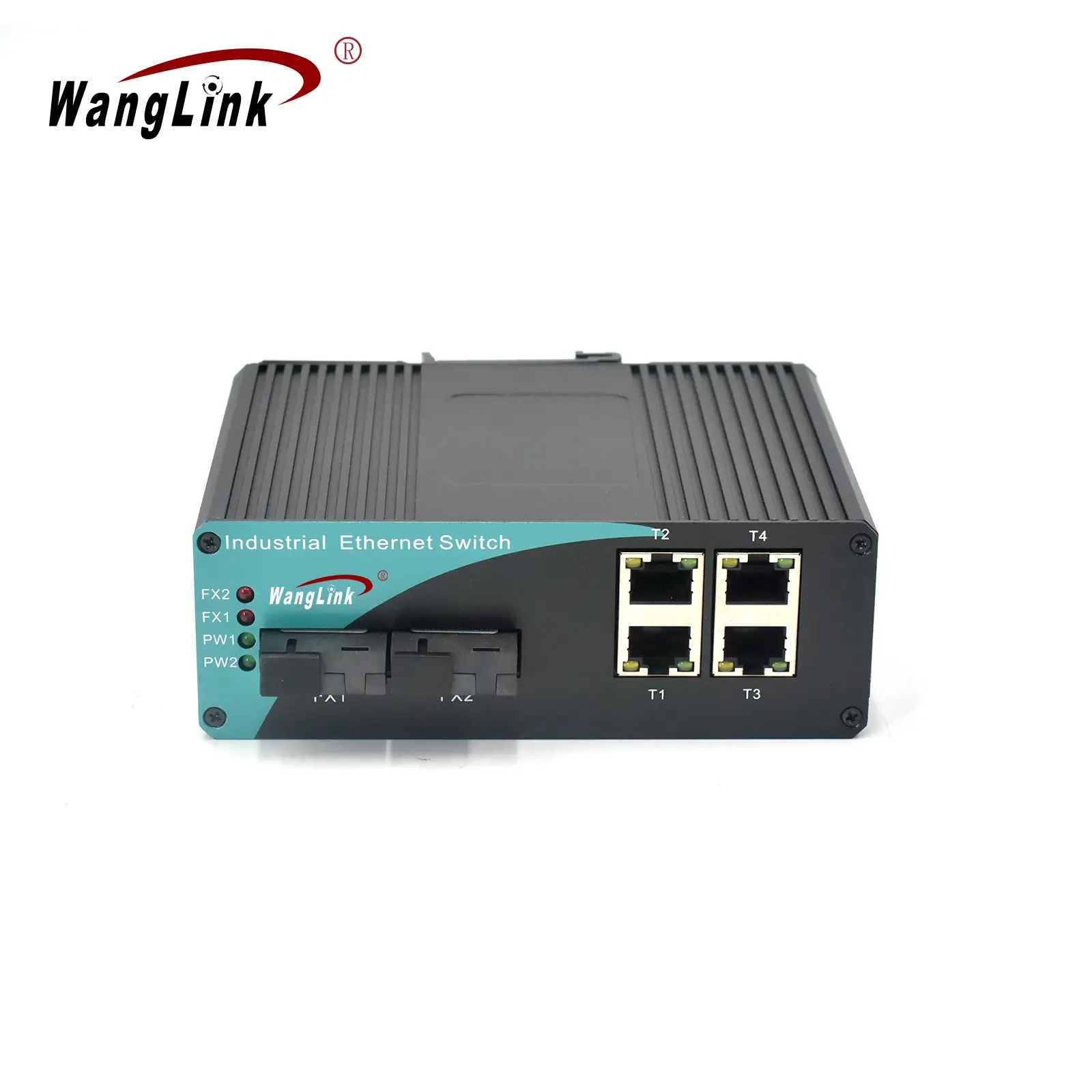

| Arayüz bilgileri | Tek modlu SC fiber bağlantı noktası: 2 100Base-X fiber optik bağlantı noktası (seçenekler: SC/FC/SFP). |
| İletim hızı: 155 Mbps | |
| Çok modlu fiber mesafesi: 550 m/ 2 km; Tek modlu fiber mesafesi: 2/20/40/60/80/100 km | |
| Çok modlu dalga boyu: 850 nm/1310 nm; Tek modlu dalga boyu: 1310 nm / 1550 nm / 1490 nm | |
| RJ45 Ethernet bağlantı noktası: 4 10 / 100Base-TX Ethernet bağlantı noktası (standart RJ45) | |
| 10/100 Mbps otomatik anlaşma | |
| 10Base-T: ≤100 m (CAT3, CAT4, CAT5 UTP) | |
| 100Base-TX: ≤100 m (CAT3, CAT4, CAT5 UTP) | |
| Mekanik özellikler | Kabuk malzeme: metal kabuk |
| Görünüm boyutları (uzunluk * derinlik * yükseklik): 139mm×108mm×50mm | |
| Kurulum yöntemi: DIN ray tipi | |
| Isı dağılımı yöntemi: doğal soğutma, fan yok | |
| Ağırlık: < 0.6 KG | |
| Çevresel özellikler | Çalışma sıcaklığı: -40 ℃ ~ + 85 ℃ |
| Depolama sıcaklığı: -40 ℃ ~ + 85℃ | |
| Bağıl nem: 5 % ~ 95 % (yoğuşmasız) | |
| Değişim özellikleri | Bant genişliği: 1.2 Gbps |
| Paket yönlendirme oranı (tüm makine): 0.8928 Mpps | |
| Değişim yöntemi: sakla ve ilet | |
| MAC tablosu: 1K | |
| Paket arabelleği: 512K | |
| Jumbo çerçeve: 10K | |
| Güç kaynağı | Giriş gerilimi: DC 12 V-58 V (çift yedekli) |
| Güç arayüzü: 6 pinli Phoenix terminali. | |
| Güç kaynağı koruması: pozitif ve negatif kutup yanlış bağlantı koruması | |
| Güç tüketimi: < 5 W | |
| gösterge ışığı | Ethernet portu :100 M Bağlantı/HAREKET sarı, Bağlantı / Hareket yeşil; |
| Fiber bağlantı noktası: Kırmızı(FX1-FX2) | |
| Güç ışığı: yeşil (PW1-PW2) | |
| Güvenlik özellikleri | Kabuk koruması: IP40 |
| Dalgalanma etkisi IEC61000-4-5 : (isteğe bağlı)Sinyal ucu: ortak mod ± 4KV, diferansiyel mod ± 2kvgüç kaynağı ucu: ortak mod ± 4KV, diferansiyel mod ± 2KV | |
| Anti-statik girişim IEC61000-4-2: kontak deşarjı ± 8KV, hava deşarjı ± 15KV | |
| Darbe bağışıklığı IEC61000-4-4 : sinyal terminali: ± 2KV, güç terminali: ± 2KV | |
| Şok: IEC 60068-2-27 | |
| Serbest düşüş: IEC 60068-2-32 | |
| Titreşim: IEC 60068-2-6 | |
| MTBF: 100000 saat | |
| garanti süresi | 3 yıl |
