Обзор продукта

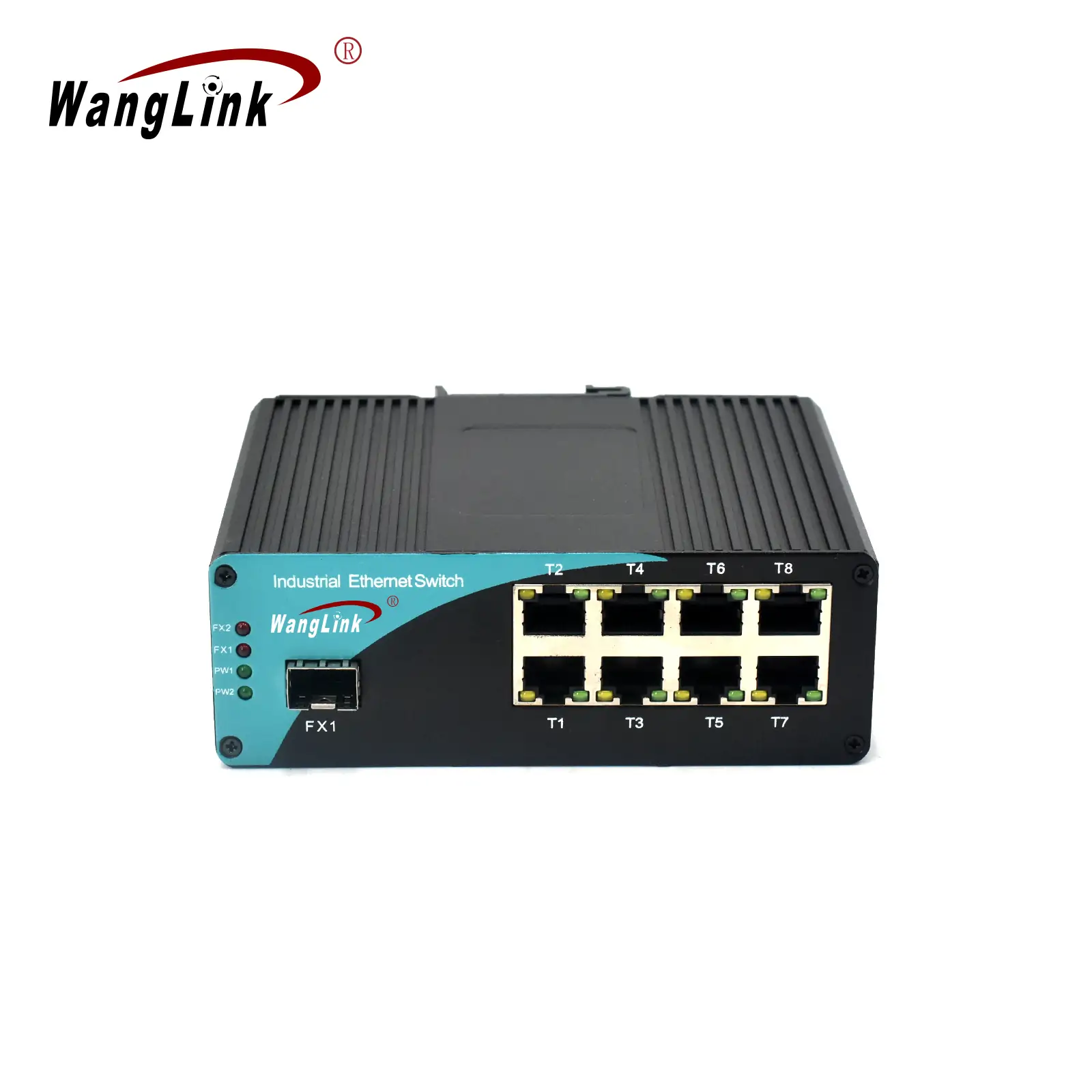

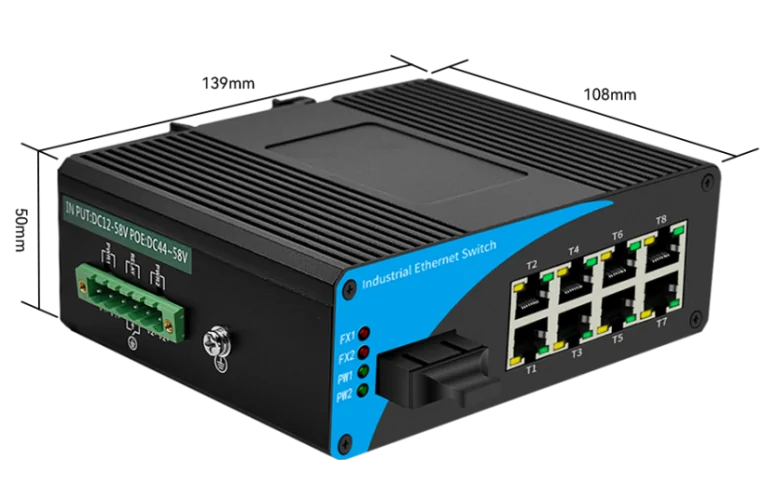

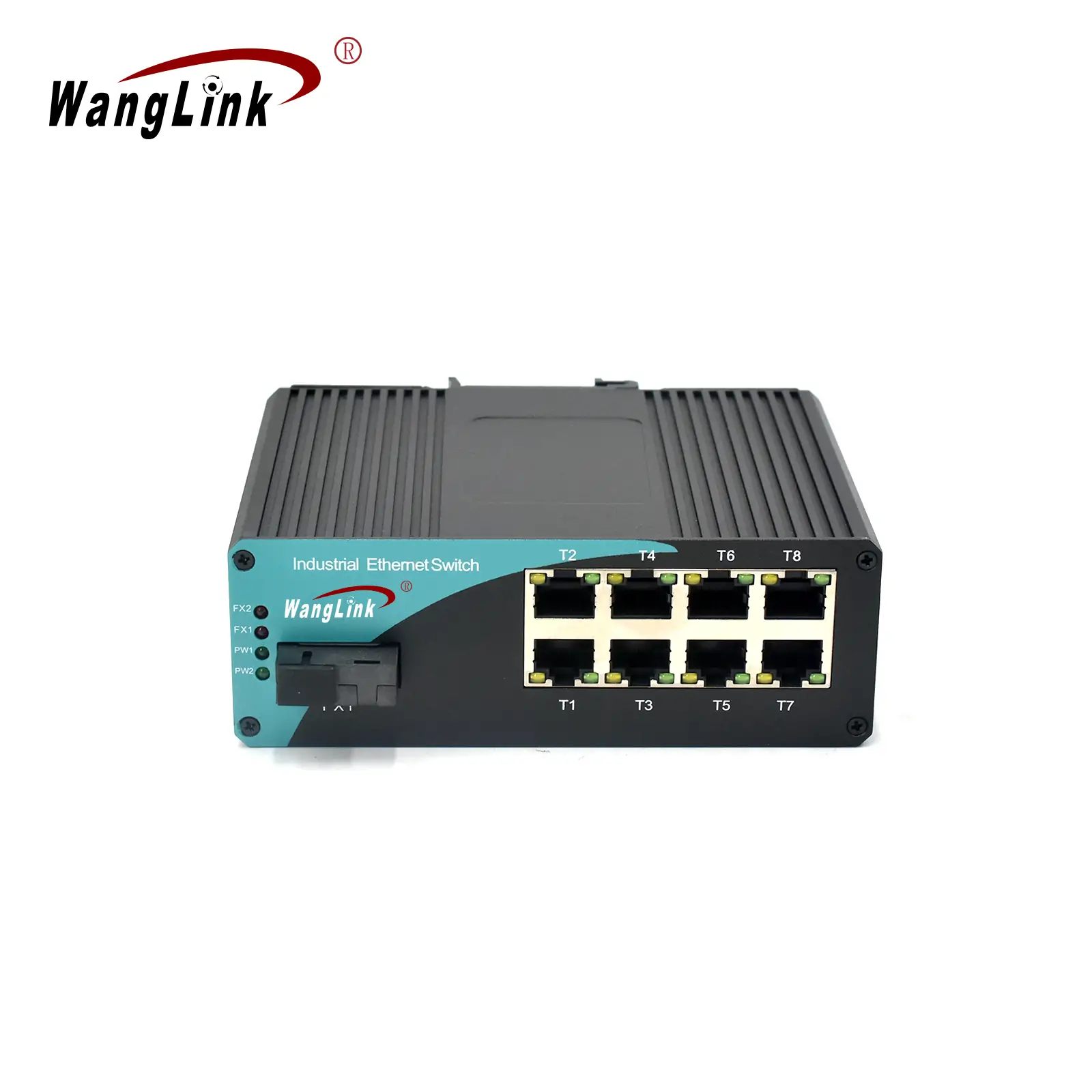

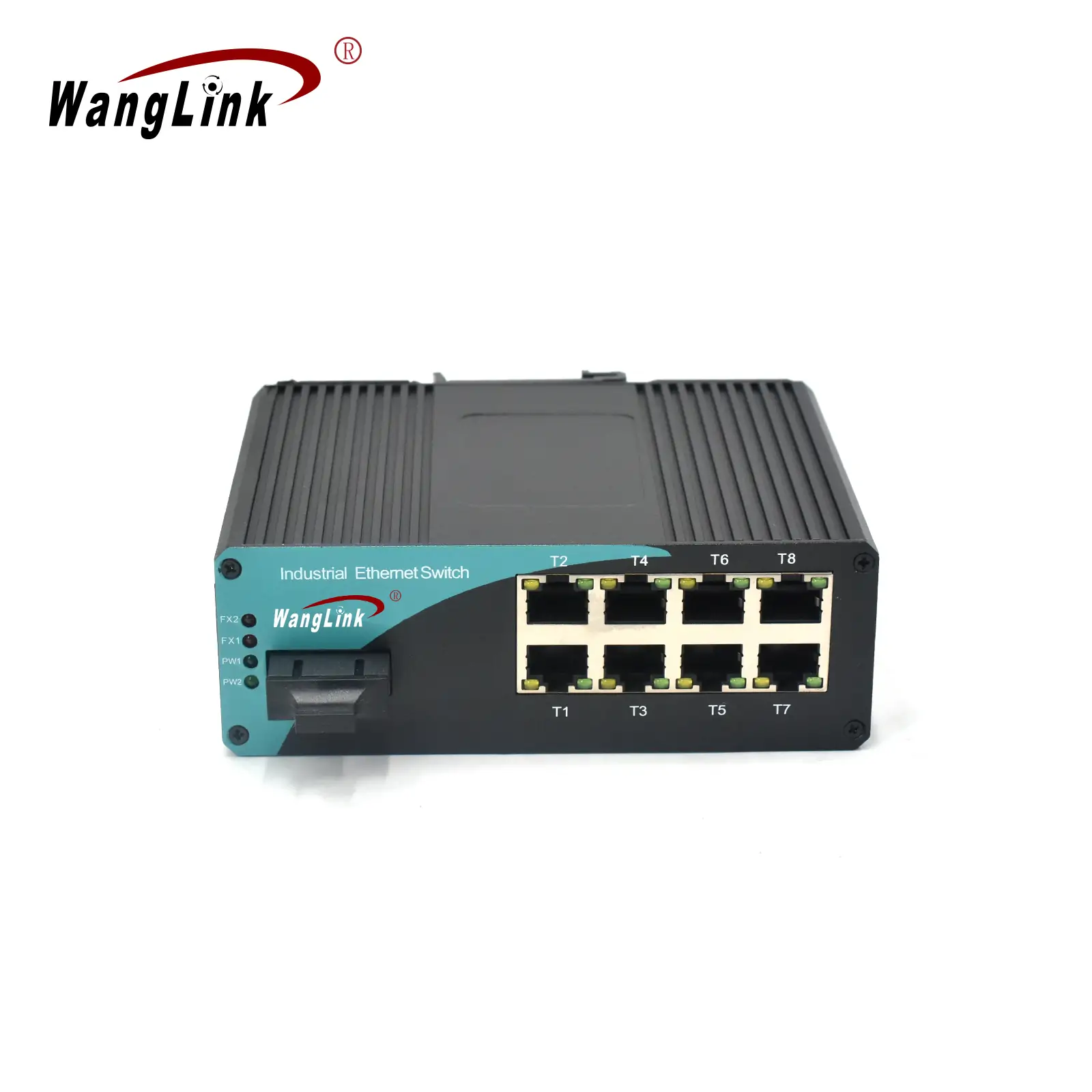

ISF801 — это оптоволоконный медиаконвертер промышленного класса со скоростью 100 Мбит / с, работающий в качестве неуправляемого промышленного коммутатора Ethernet. Этот надежный коммутатор обеспечивает преобразование между электрическими сигналами 8 x 10/100base-TX по витой паре и оптическим сигналом 1 x 100Base-X SC, используя передовую технологию коммутации и методы сохранения и пересылки для эффективной передачи данных.

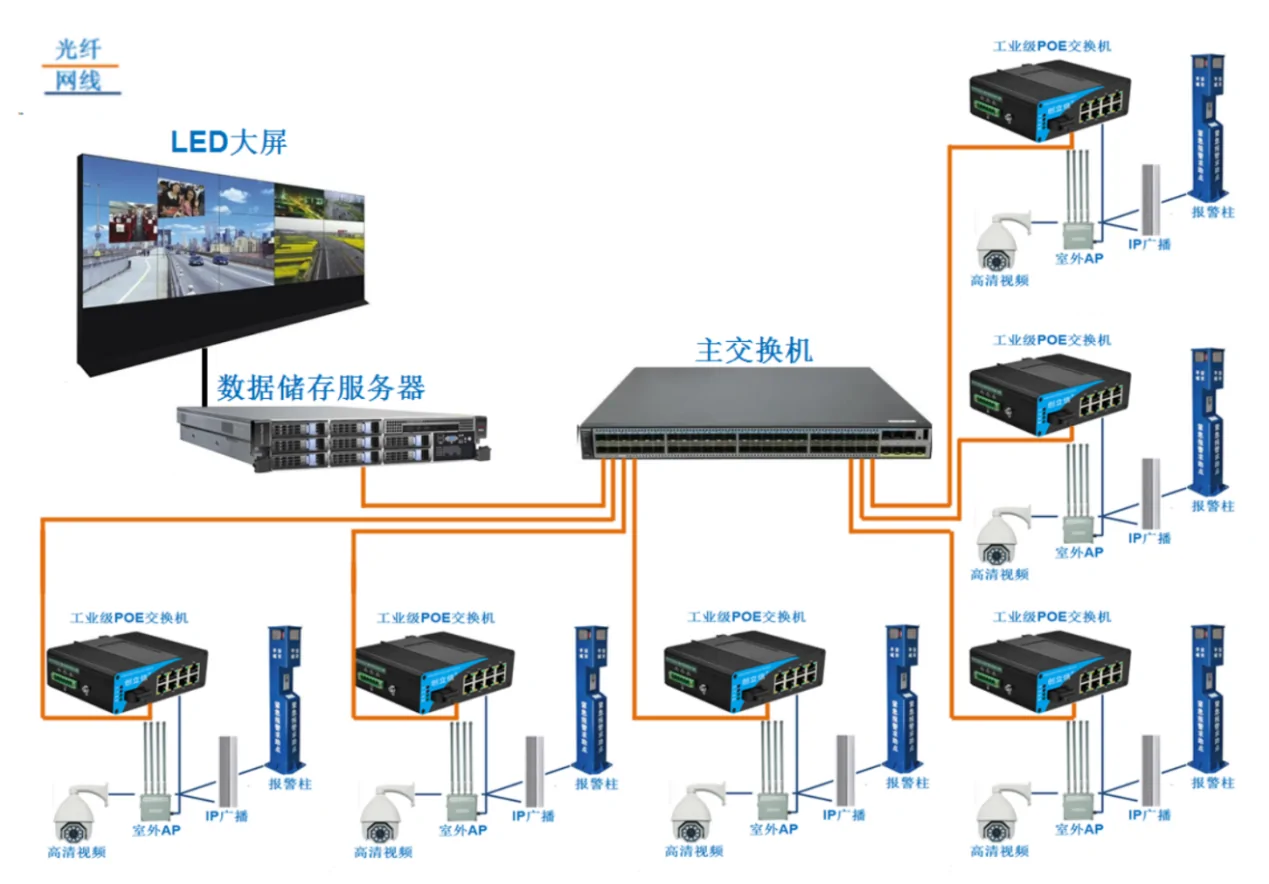

Разработанный в соответствии с промышленными стандартами, ISF801 поддерживает источники питания с двойным резервированием и должен быть пылезащитным, влагостойким, а также устойчивым к воздействию молнии и экстремальных температур. Благодаря впечатляющему среднему времени наработки на отказ (MTBF), составляющему 300 000 часов, он идеально подходит для ряда промышленных применений, включая средства промышленной автоматизации, системы управления дорожным движением, автоматизацию зданий и мониторинг центров обработки данных. ISF801 обеспечивает надежную и эффективную работу промышленного интернета вещей (IIoT)., что делает его пригодным для длительной эксплуатации в сложных условиях.
Ключевые особенности
- 8 портов Ethernet x 10/100base-TX и 1 волоконно-оптический порт x 100Base-X
- Поддерживает автоматическое согласование скорости 10/100 Мбит/с на всех портах Ethernet
- Функция автоматического полудуплексного и автоматического MDI/MDI-X на всех портах
- Поддерживает высокоскоростную переадресацию по проводам для более плавной и эффективной передачи данных
- Оснащен импортными компонентами молниезащиты для защиты от ударов молнии и скачков высокого напряжения
- Широкий диапазон рабочих температур от -45 ° C до + 85 ° C, обеспечивающий адаптивность к экстремальным условиям
- Поддержка двойного резервного источника питания с защитой от перегрузки и обратной полярности
- Конструкция ‘Подключи и играй’ для легкой установки без необходимости настройки
- Степень защиты IP40 благодаря прочному металлическому корпусу высокой прочности; безвентиляторная конструкция для низкого энергопотребления
- Электромагнитная защита класса А по стандарту IEC, обеспечивающая превосходную электромагнитную совместимость (ЭМС)
Параметры продукта
| Стандарты и протоколы | Стандарты IEEE802.3 10Base-T IEEE802.3u 100Base-TX IEEE802.3z 100Base-SX/LX Управление потоком IEEE 802.3x |

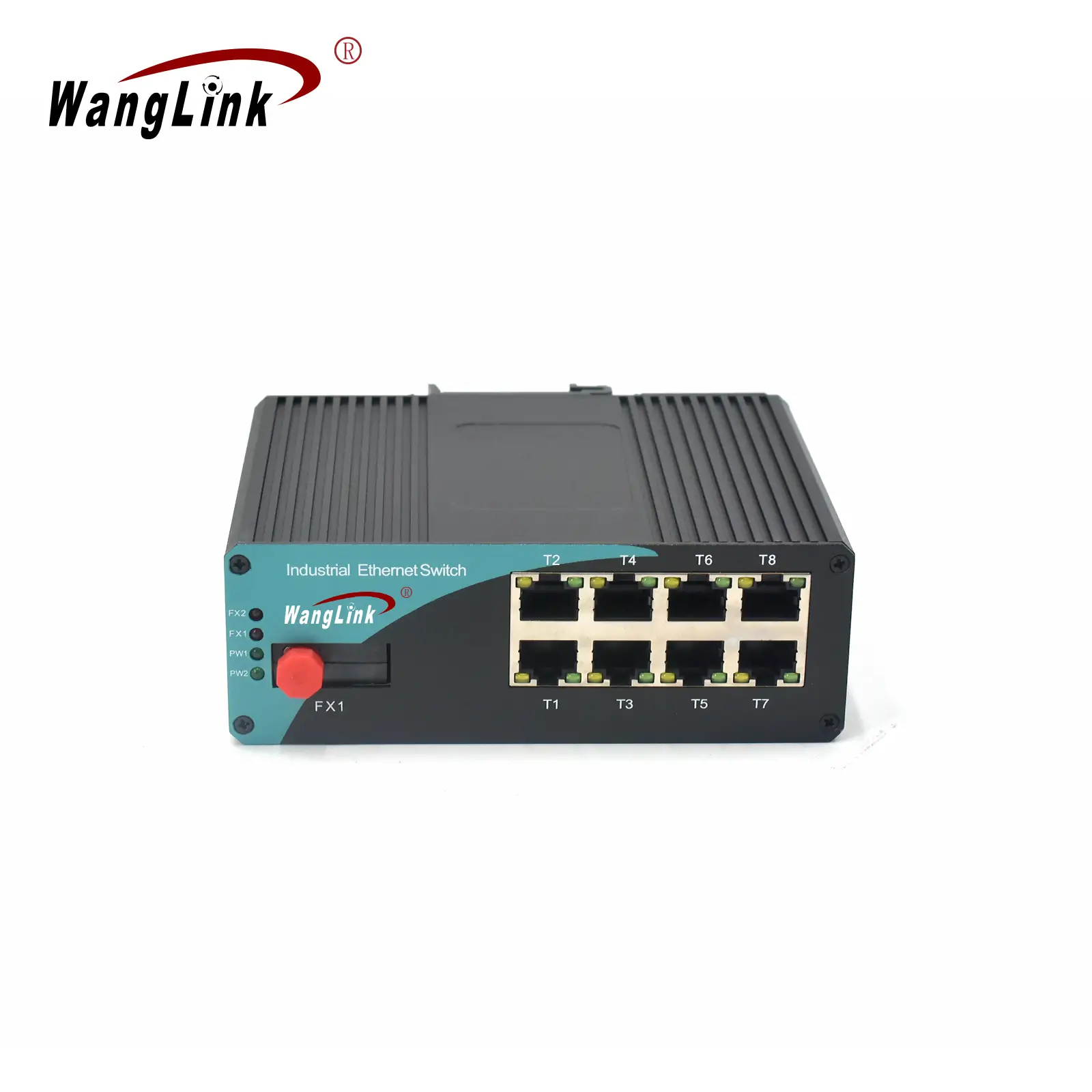

| Информация об интерфейсе | Одномодовый оптоволоконный порт SC: 1 оптоволоконный порт 100Base-X (опции: SC/FC/SFP). |
| Скорость передачи: 155 Мбит/с | |
| Расстояние по многомодовому волокну: 550 м / 2 км; Расстояние по одномодовому волокну: 2/20/40/60/80/100 км | |
| Многомодовая длина волны: 850 нм/1310 нм; Одномодовая длина волны: 1310 нм /1550 нм /1490 нм | |
| Порт Ethernet RJ45: 8 портов Ethernet 10/100base-TX (стандартный RJ45) | |
| Автоматическое согласование 10/100 Мбит/с | |
| 10Base-T: ≤100 м (UTP CAT3, CAT4, CAT5) | |
| 100Base-TX: ≤100 м (UTP CAT3, CAT4, CAT5) | |
| Механические свойства | Материал корпуса: металлический корпус |
| Внешние размеры (длина * глубина * высота): 139 мм × 108 мм × 50 мм | |
| Способ установки: Тип DIN-рейки | |
| Метод отвода тепла: естественное охлаждение, без вентилятора | |
| Вес: <0,6 кг | |
| Свойства окружающей среды | Рабочая температура: -40 ℃ ~ + 85 ℃ |
| Температура хранения: -40 ℃ ~ + 85 ℃ | |
| Относительная влажность: 5% ~ 95% (без конденсации) | |
| Обменные свойства | Пропускная способность: 2,0 Гбит/с |
| Скорость пересылки пакетов (вся машина) : 1.488 Mpps | |
| Способ обмена: хранение и пересылка | |
| Таблица MAC: 2K | |
| Буфер пакетов: 512K | |
| Гигантская рама: 10K | |
| Источник питания | Входное напряжение: постоянный ток 12 В-58 В (двойное резервирование) |
| Интерфейс питания: 6-контактный терминал Phoenix. | |
| Защита источника питания: защита от неправильного подключения положительного и отрицательного полюсов | |
| Потребляемая мощность: < 5 Вт | |
| световой индикатор | Порт Ethernet: 100 М Link / ACT желтый, Link / Act зеленый; |
| Оптоволоконный порт: Красный | |
| Индикатор питания: зеленый (PW1-PW2) | |
| Защитные свойства | Защита корпуса: IP40 |
| Воздействие перенапряжения IEC61000-4-5: (опционально) Конец сигнала: синфазный ± 4 КВ, дифференциальный ± 2 кВ Источник питания: синфазный ± 4 КВ, дифференциальный ± 2 КВ | |
| Защита от статических помех IEC61000-4-2: контактный разряд ± 8 КВ, воздушный разряд ± 15 КВ | |
| Устойчивость к импульсам IEC61000-4-4: сигнальная клемма: ± 2 КВ, силовая клемма: ± 2 КВ | |
| Шок: IEC 60068-2-27 | |
| Свободное падение: IEC 60068-2-32 | |
| Вибрация: IEC 60068-2-6 | |
| НАРАБОТКА на отказ: 100000 часов | |
| гарантийный срок | 3 года |
