Produkt Übersicht

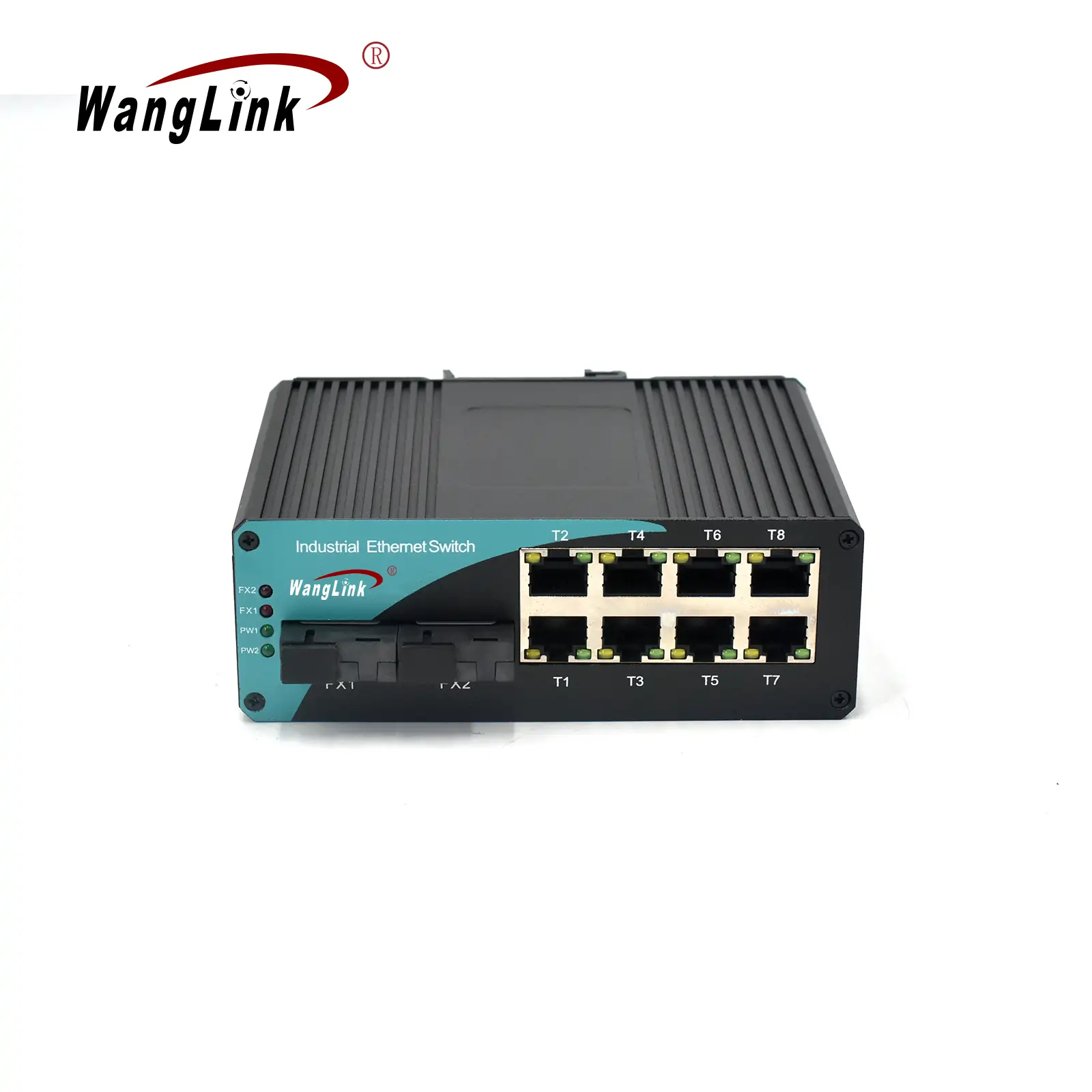

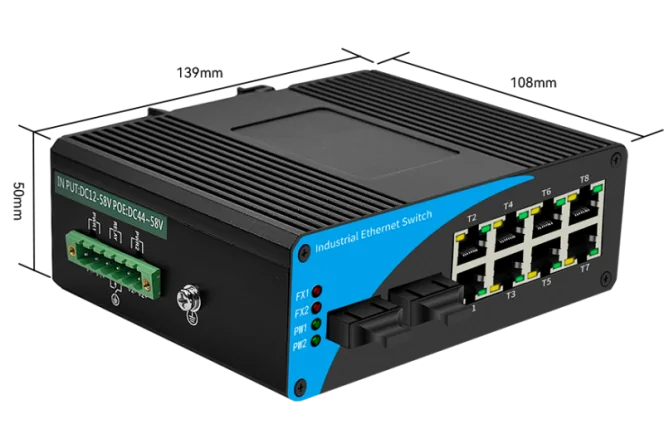

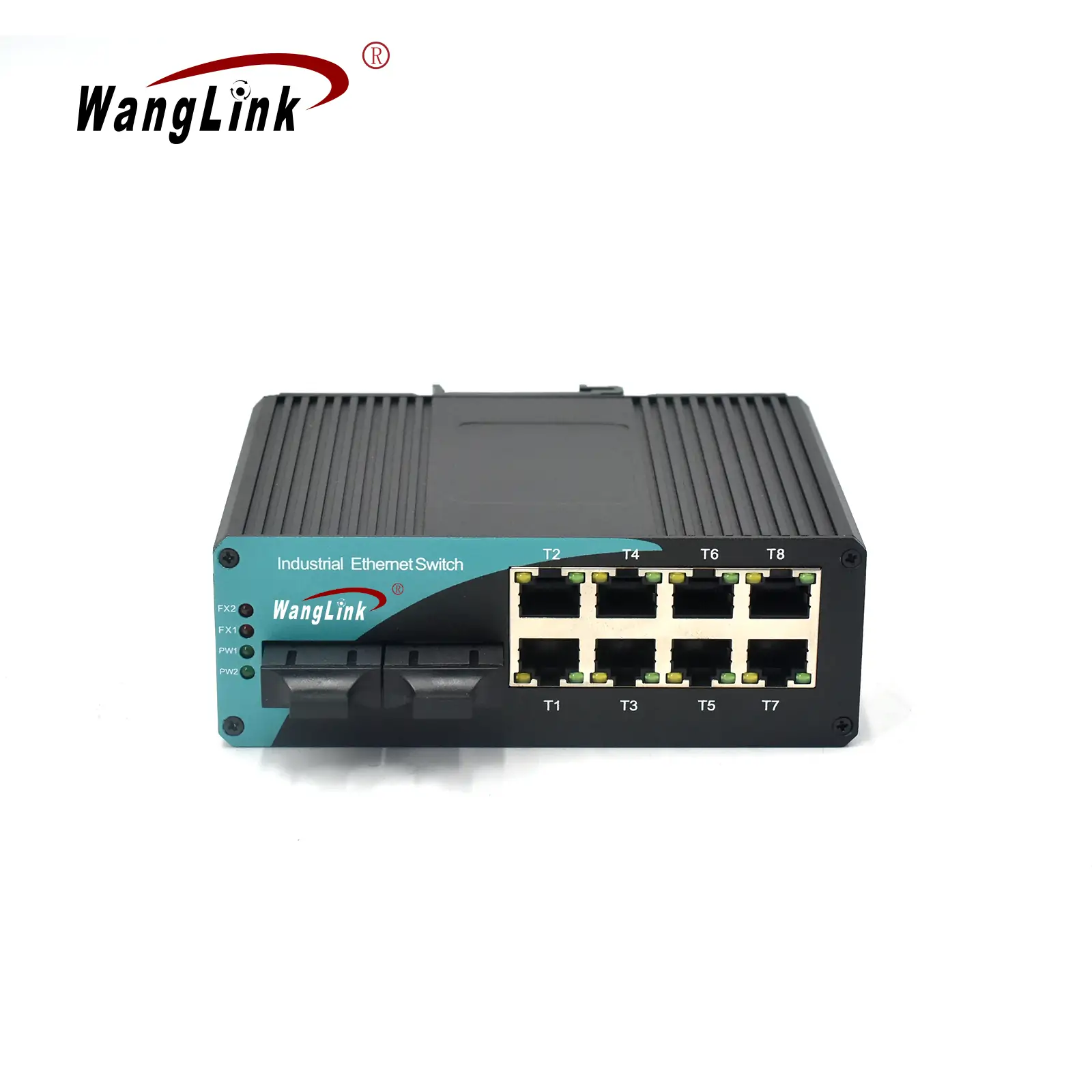

Die ISF802 ist ein 100 Mbit / s industrial-grade fiber media converter , dient als eine nicht verwaltete industrielle Ethernet-switch. Dieses robuste Gerät führt eine Umrechnung zwischen 8 x 10/100Base-TX twisted paar elektrische Signale und 2 x 100Base-X SC optische Signale, die Verwendung fortschrittlicher Schalttechnik und store-and-forward-Methoden für effiziente Daten übertragung.

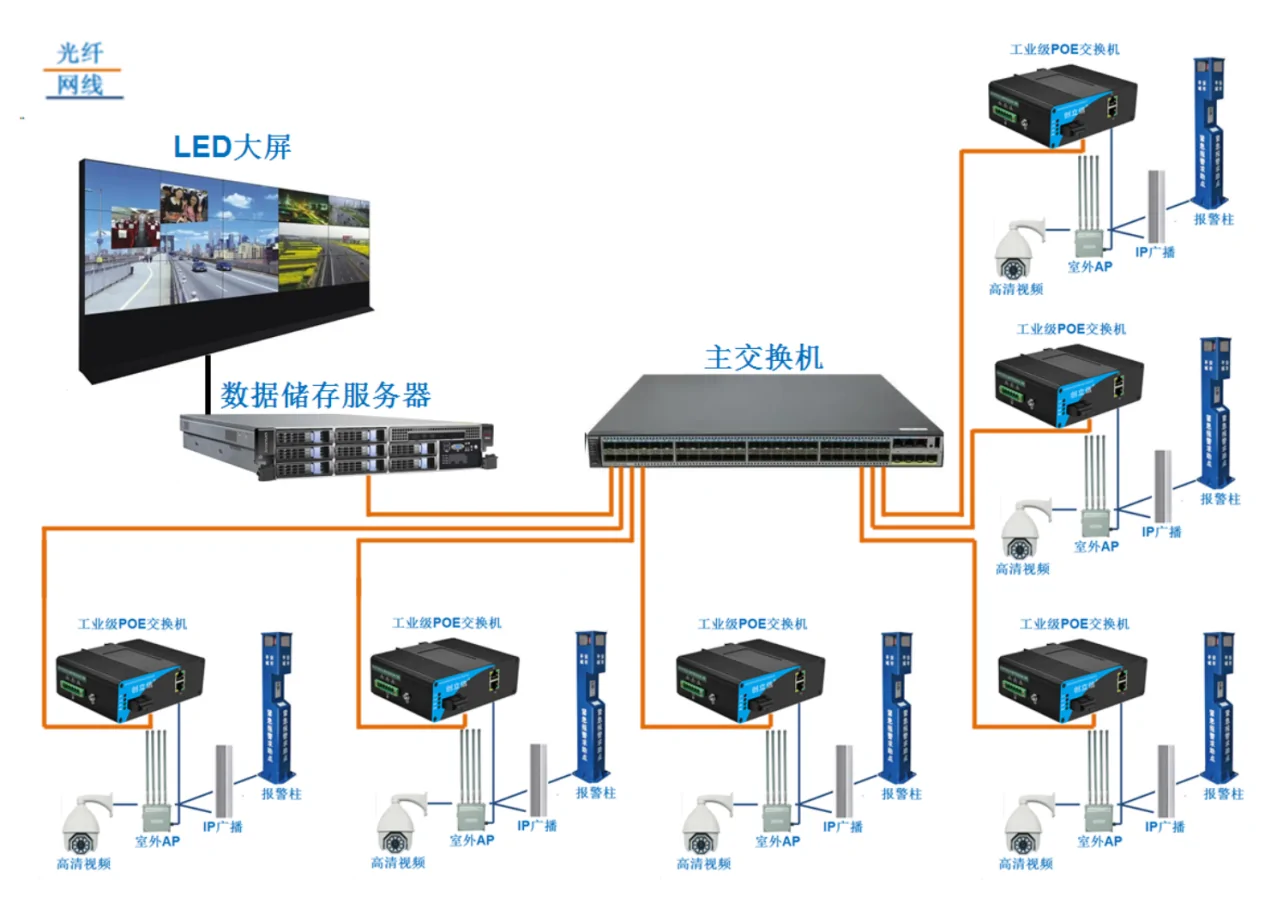

Entwickelt, um erfüllen hohe Industriestandards, die ISF802 unterstützt dual redundante Stromversorgungen und ist gebaut, um zu widerstehen Staub, Feuchtigkeit und extreme Temperaturen. Mit einer beeindruckenden Mean Time between Failures (MTBF) von über 300.000 Stunden, dieser Schalter ist ideal für verschiedene industrielle Anwendungen, darunter industrielle automation control, traffic management systems, building automation, and data center monitoring. Die ISF802 konsequent liefert zuverlässige performance für das Industrielle Internet der Dinge (IIoT), macht es geeignet für den langfristigen Betrieb in anspruchsvollen Umgebungen.
Key Features
- 8 x 10/100Base-TX-Ethernet-ports und 2 x 100Base-X-LWL-ports
- Alle Ethernet-ports unterstützen 10/100 Mbit / s auto-negotiation
- Automatische halb – /voll-duplex – negotiation und Auto MDI/MDI-X Funktionalität an jedem Anschluss
- Unterstützt wire-speed-Weiterleitung für eine glattere und mehr effiziente Daten übertragung
- Ausgestattet mit importiert Blitzschutz-Komponenten zum Schutz gegen Blitzschlag und hohen Spannungsspitzen
- Breite Betriebstemperaturbereich von -45°C bis +85°C, gewährleisten die Anpassungsfähigkeit, die in rauen Bedingungen
- Unterstützt dual redundante Stromversorgung, zusammen mit überlast Schutz und Verpolung Schutz
- Plug-und-play-design für einfache installation, erfordert keine Konfiguration
- IP40-rated Schutz mit einem robusten, hochfesten Metall Gehäuse; lüfterloses design für low power Verbrauch
- IEC Klasse A elektromagnetische Schutz, gewährleisten hervorragende elektromagnetische Verträglichkeit (EMV)
Produkt Parameter
| Standards und Protokolle | IEEE802.3 10Base-T IEEE802.3u 100Base-TX IEEE802.3z 100Base-SX/LX standards IEEE 802.3 x flow control |

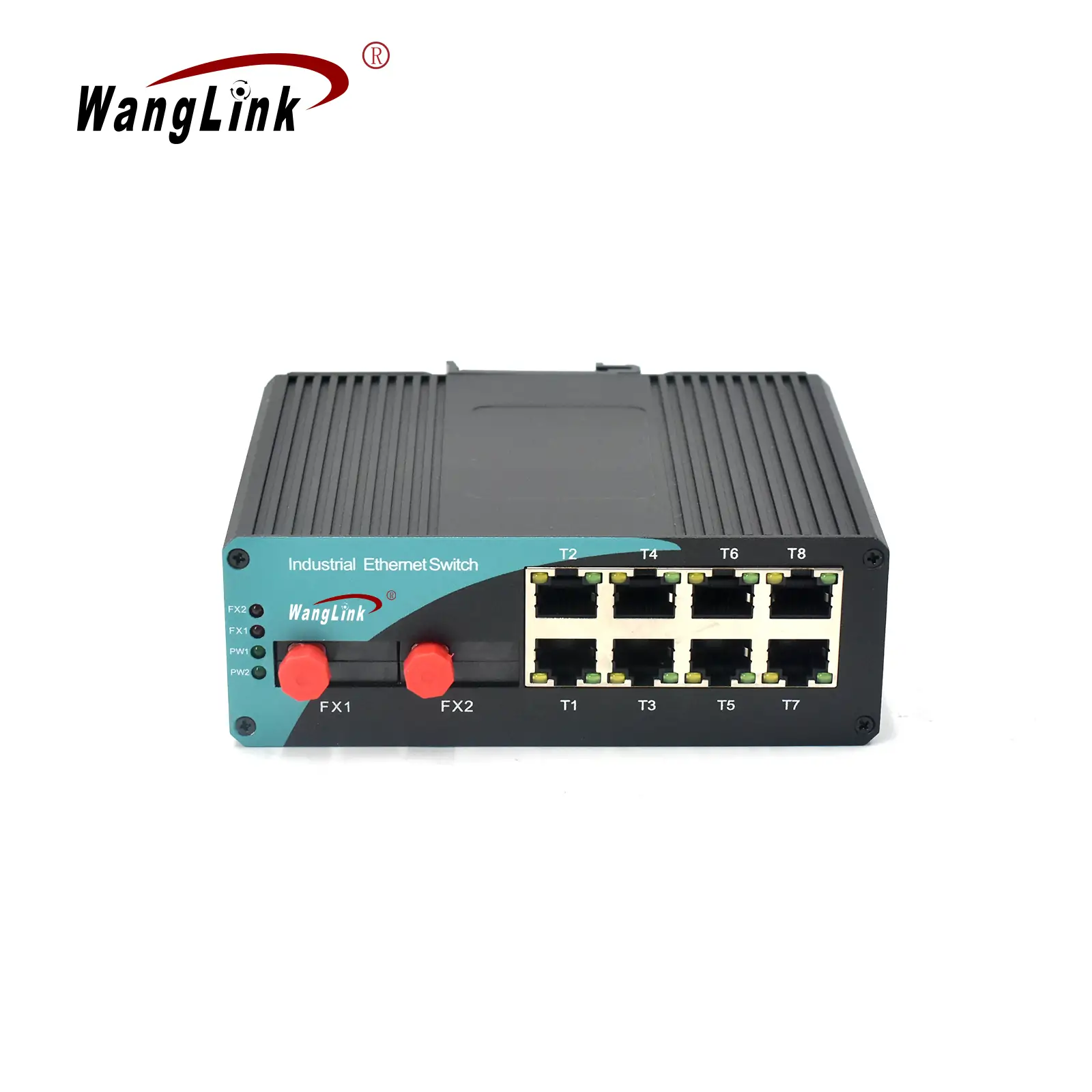

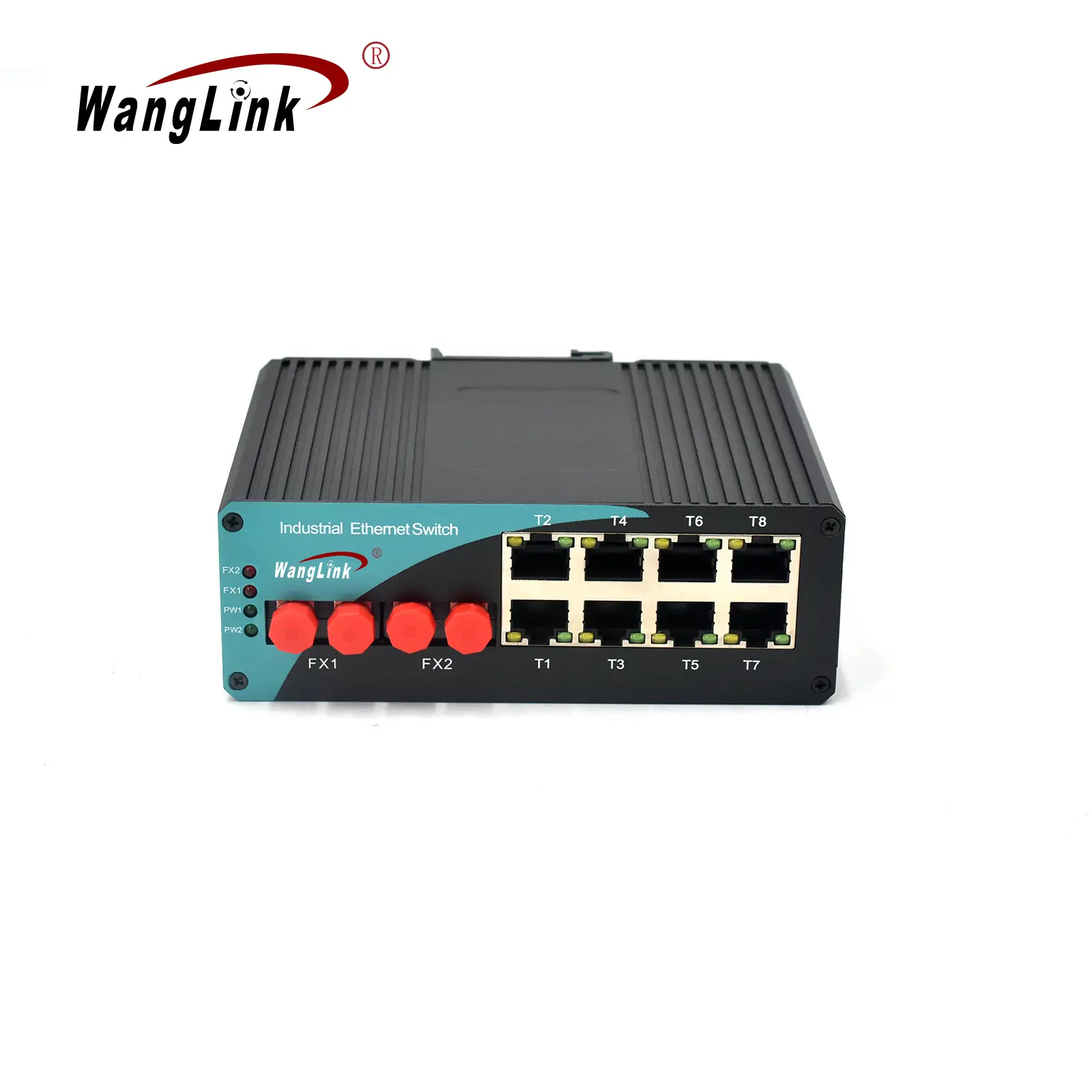

| Interface Informationen | Single-mode-SC-LWL-port: 2 100Base-X-LWL-port (Optionen: SC/FC/SFP). |
| Übertragung rate: 155 Mbps | |
| Multimode-Faser Abstand: 550 m/2 km, Single-mode-Faser Abstand: 2/20/40/60/80/100 km | |
| Multimode Wellenlänge: 850 nm/1310 nm, Single-Modus, Wellenlänge: 1310 nm/1550 nm/1490 nm | |
| RJ45-Ethernet-Anschluss: 8-10/100Base-TX Ethernet-Anschluss (standard-RJ45) | |
| 10/100 Mbit / s auto-negotiation | |
| 10Base-T: ≤100 m (CAT3, KAT4, CAT5 UTP) | |
| 100Base-TX: ≤100 m (CAT3, KAT4, CAT5 UTP) | |
| Mechanische Eigenschaften | Shell-material: Metall shell |
| Aussehen, Abmessungen (Länge*Tiefe*Höhe): 139mm×108mm×50mm | |
| Installation Methode: DIN-schiene Typ | |
| Wärmeableitung Methode: Natürliche Kühlung, kein Lüfter | |
| Gewicht: < 0,6 KG | |
| Umwelt-Eigenschaften | Arbeit Temperatur: -40 ℃ ～+ 85 ℃ |
| Lagerung Temperatur: -40 ℃ ～+85℃ | |
| Relative Luftfeuchtigkeit: 5% ~ 95% (nicht kondensierend) | |
| Exchange-Eigenschaften | Bandbreite: 2.0 Gbit / S |
| Packet forwarding rate (ganze Maschine) : 1.488 Mpps | |
| Exchange-Methode: store-and-forward | |
| MAC-Tabelle : 1K | |
| Packet buffer : 512K | |
| Jumbo frame: 10K | |
| Stromversorgung | Eingangs Spannung: DC 12 V-58V (dual redundant) |
| Power interface: 6-pin Phoenix terminal. | |
| Stromversorgung Schutz: positive und negative pole Anschlussflug verpasst-Schutz | |
| Power Verbrauch: < 5 W | |
| Statusanzeige | Ethernet-port :100M Link/ACT-gelb), Link/Act grün; |
| Faser Anschluss: Rot(FX1-FX2) | |
| Power Licht: grün(PW1-PW2) | |
| Sicherheit Eigenschaften | Shell protection: IP40 |
| Überspannungsschutz Auswirkungen IEC61000-4-5 : (optional)Signal end: common mode ± 4KV, differential mode ± 2KVPower Angebot am Ende: common mode ± 4KV, differential Modus 2KV | |
| Anti-statische Störungen IEC61000-4-2 : Kontakt-Entladung, ± 8KV, Luft Entladung ± 15KV | |
| Pulse immunity IEC61000-4-4 : signal terminal: ± 2KV power terminal: ± 2KV | |
| Schock: IEC 60068-2-27 | |
| Freies Herbst: IEC 60068-2-32 | |
| Vibration: IEC 60068-2-6 | |
| MTBF: 100000 Stunden | |
| Garantie Zeitraum | 3 Jahre |
