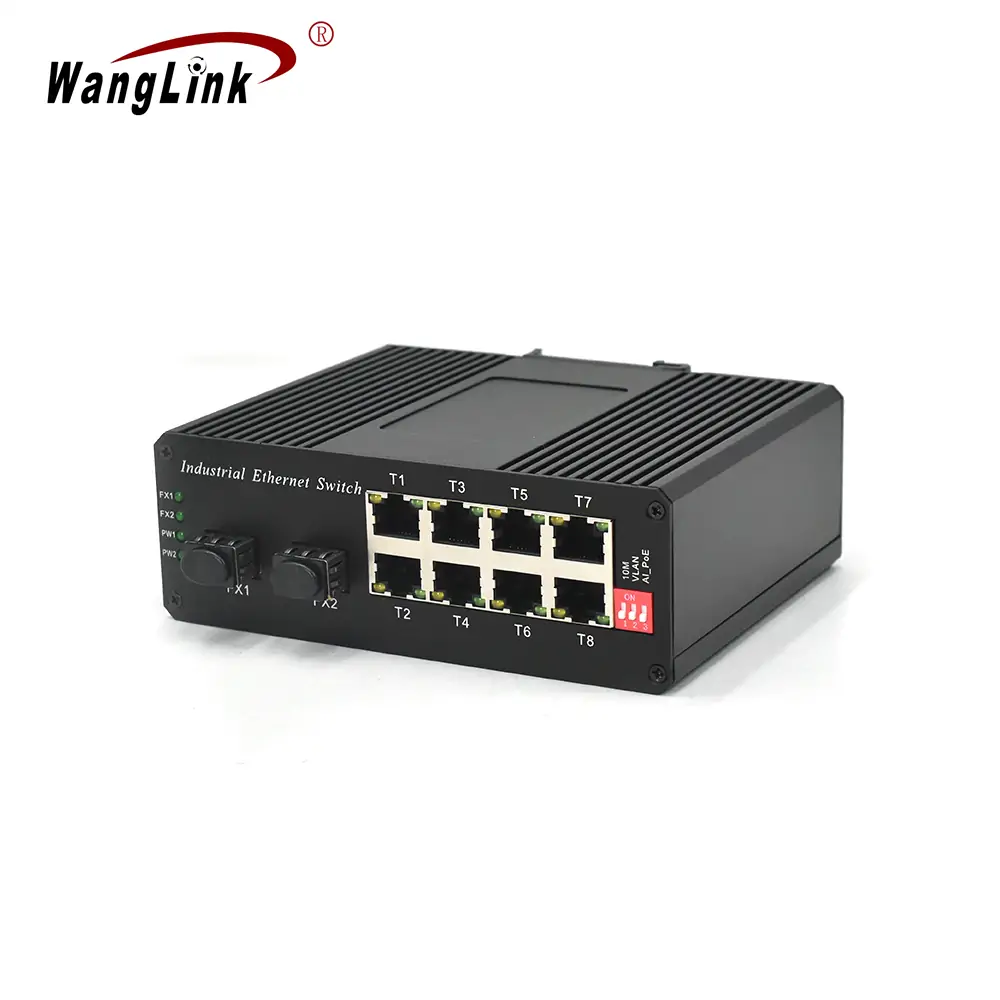

Přehled Produktu
Na ISL802P je high-výkon DIN Lištu PoE Switch určený pro spolehlivé připojení k síti v průmyslových nastavení. Je vybaven 8 x 10/100Base-TX Ethernet porty a 2 x 1000Base-X fiber porty. Porty T1-T8 souladu s IEEE 802.3 af/at Power over Ethernet (PoE) standardu, přičemž každý port, který je schopen dodávat až 30W power. Jako PoE power sourcing equipment, tento přepínač inteligentně rozpozná připojené zařízení, která podporují PoE, napájení pouze na kompatibilních zařízeních a účinně brání poškození non-PoE zařízení.
Navrženy tak, aby splňovaly průmyslové standardy, ISL802P funkce, duální redundantní napájecí zdroje a nabízí spolehlivost proti prachu a vlhkosti, stejně jako tolerance k extrémním teplotám. To zajišťuje stabilní provoz v náročných prostředích po delší dobu.
Klíčové Vlastnosti

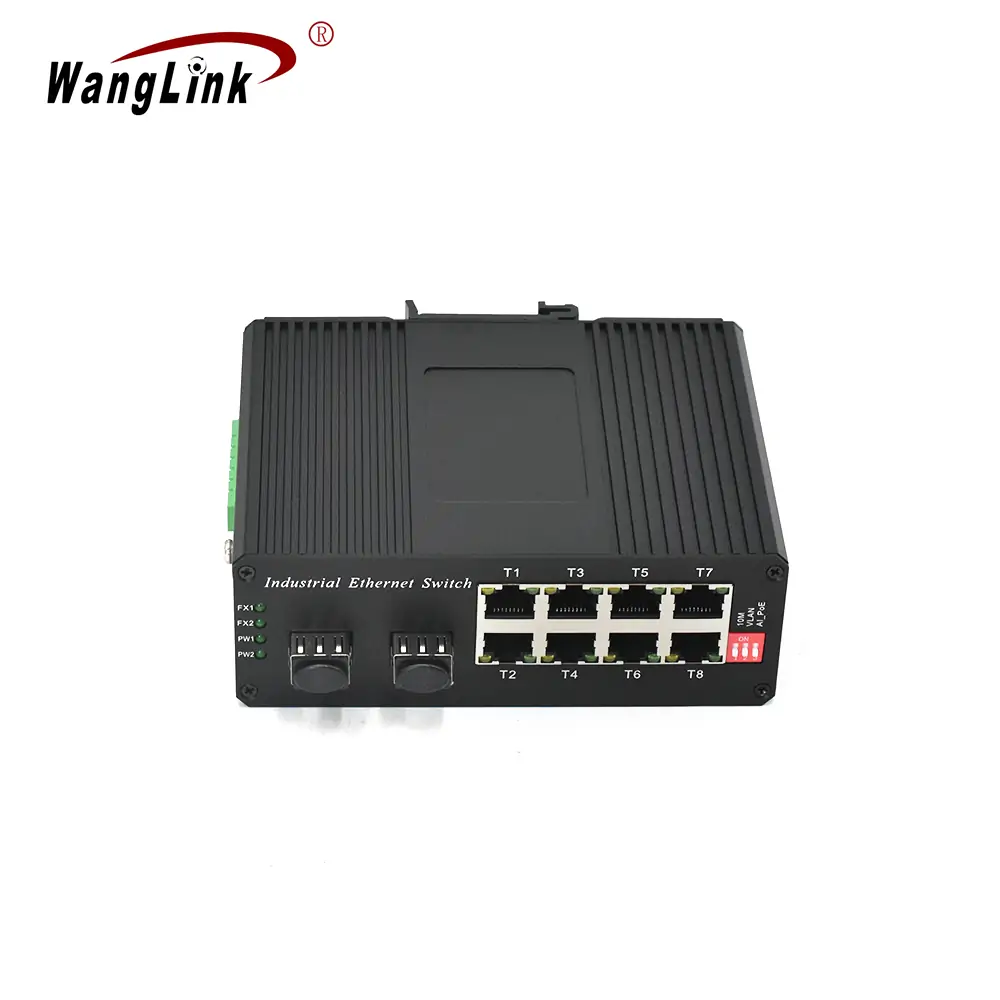

- Portu Konfigurace: Vybaven 8 x 10/100Base-TX Ethernet porty a 2 x 1000Base-X fiber porty pro univerzální možnosti připojení.
- PoE Dodržování: Všechny 8 RJ45 porty podporují standardy IEEE 802.3 af/at PoE standard, každý schopen dodávat maximální výstupní výkon 30W.
- Auto-Negotiation: Všechny porty podporují half/full duplex, auto-negotiation a funkce automatické MDI/MDI-X funkce pro bezproblémové připojení.
- Line-Rychlost Předávání: Podporuje line-speed přesměrování přes všechny porty pro optimální přenos dat výkon.
- DIP Switch Konfigurace: Vybaven 3-polohový DIP přepínač pro konfiguraci vynucené 10M režim, VLAN port izolaci, a aktivovat AI_PoE funkce pro lepší řízení.
- Ochrana proti přepětí: Napájecí linky jsou chráněny ±2KV diferenční režim a ±4KV společný režim ochrany, zatímco datové linky funkce ±6KV diferenciální režim a ±6KV společný režim ochrany pro ochranu proti elektrickému přepětí.

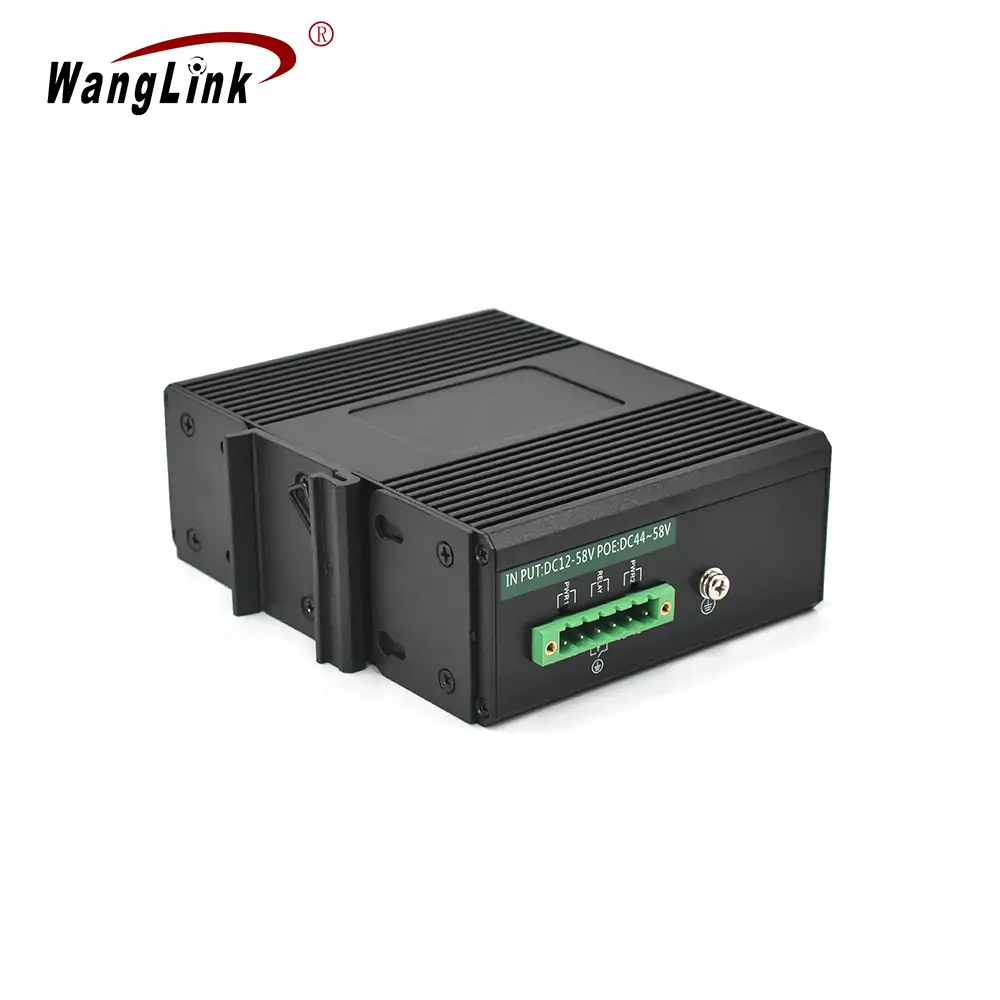

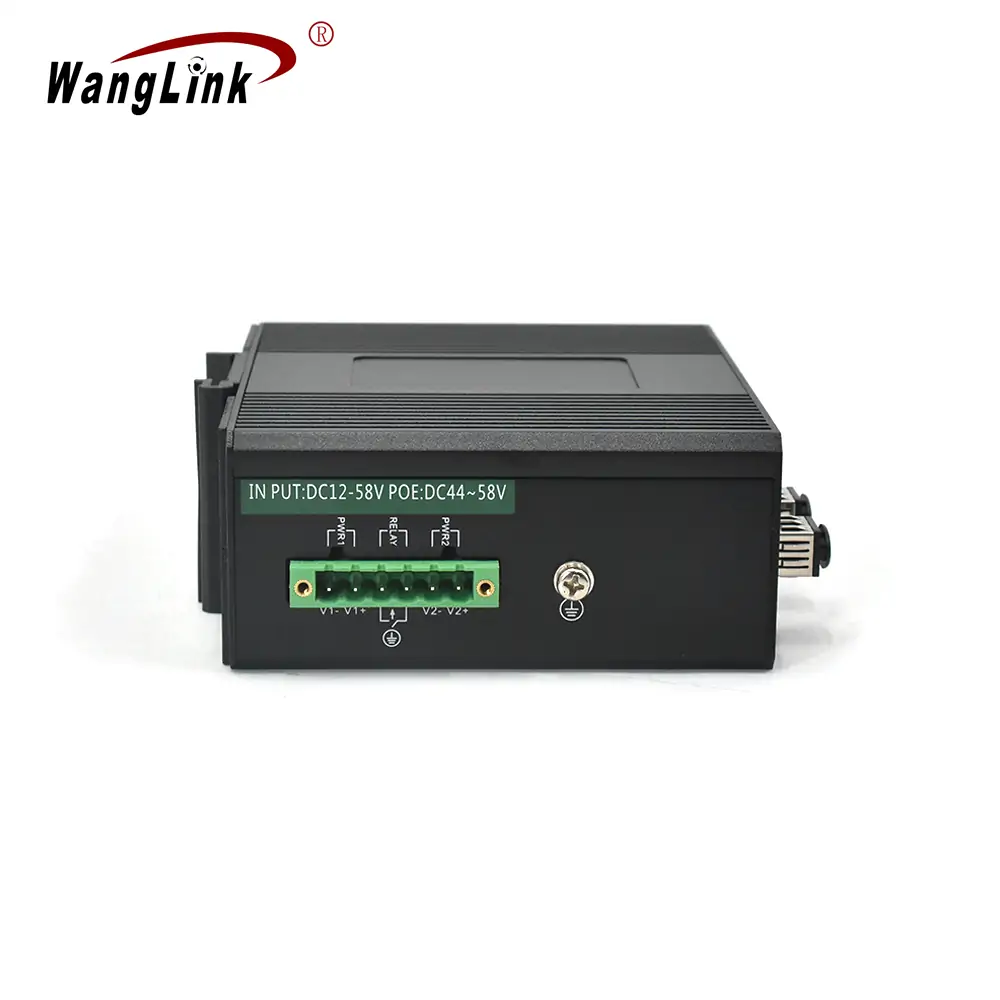

- Spolehlivé Napájení: Podporuje DC 44~57V duální redundantní napájení, zvýšení spolehlivosti v kritických aplikacích.

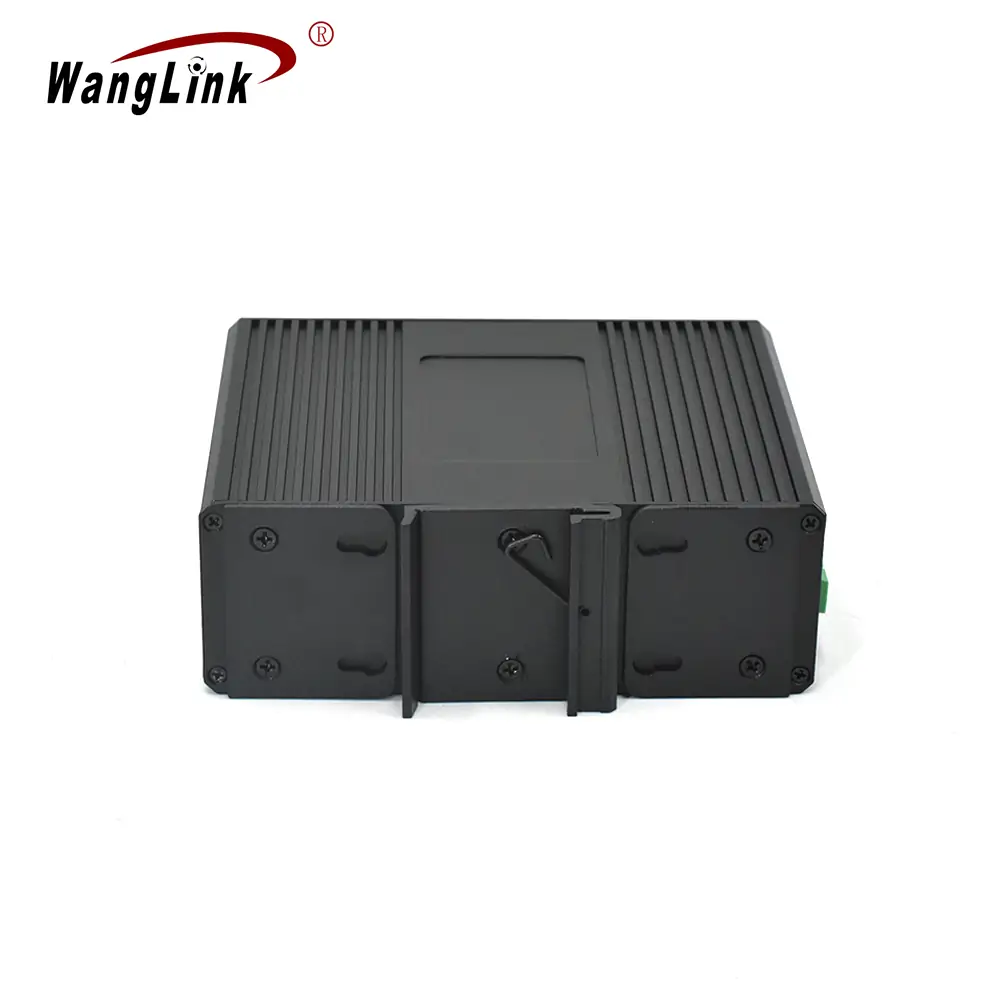

- Flexibilní Instalace: Nabízí více možností instalace včetně stolních, nástěnných a standardní DIN lištu zařízení pro univerzální nasazení.
- Plug-and-Play: Funkce jednoduché plug-and-play funkce, vyžaduje žádná konfigurace pro snadné nastavení a používání.
- Odolný Design: Vyrobeno s hliníkové slitiny bydlení pro vynikající odvod tepla, zajištění dlouhodobé stabilní výkon v náročných podmínkách.
Parametry Výrobku
| Protokol | Standardy | IEEE802.3 10Base-T, IEEE802.3u 100Base-TX/FX IEEE802.Takže 3 a b 1000Base-T IEE802.3 afIEE802.3 v řízení toku IEEE 802.3 x |
| Optický port vlastnosti | Typ rozhraní | SFP slot |
| Přenosová rychlost | 1.25 Gbps | |
| Přenosová vzdálenost | Multimode: 550m/2km; Singlemode: 2/20/40/60/80/100km | |
| Převodovka vlnová délka | Multimode: 850nm/1310nm, Singlemode: 1310nm/1550nm/1490nm | |
| Ethernet port vlastnosti | Typ rozhraní | Standardní RJ45 |
| Přenosová rychlost | 10/100Mbps adaptivní | |
| Přenosová vzdálenost | 10Base-T: ≤250 m（CAT3,4,5 UTP）100Base-TX: ≤100m（CAT3,4,5 UTP） | |
| Spínací výkon | Metodu přesměrování | Store and forward (plné rychlosti linky) |
| Režim přenosu | Full-duplex/half-duplex adaptivní | |
| MAC adresa tabulky | 4K | |
| Vyrovnávací prostor | 2MB | |
| Jumbo frame | 16Kb | |
| Packet forwarding rate | 4.1664pps@64byte | |
| Backplane šířka pásma | 5,6 G (non-blocking) | |
| LED indikátor | Indikátor napájení | PW1, PW2, zelená |
| Optický port indikátor | Červená, 1 pro každý optický port | |
| Link/Act indikátor | Žlutá, 1 pro každý Ethernet port | |
| PoE indikátor | Zelená, 1 pro každý Ethernet port | |
| Napájení vlastnosti | Vstupní napětí | DC44~57V |
| Spotřeba energie v pohotovostním režimu | ≤2W | |
| PoE napájení, mobilní | 1/2+，3/6- | |
| Jeden port maximální výkon | ≤30W | |
| DIP přepínač | 10M | Rychlost Ethernet porty T1~T8 je 10Mbps, podporuje až 250m převodovka. |
| VLAN | Ethernet porty T1~T8 nekomunikují spolu navzájem, ale mohou komunikovat s optický port, resp. | |
| AI_PoE | Ethernet porty T1~T8 povolit AI_PoE (inteligentní watchdog) funkce. | |
| Podmínky prostředí | Provozní teplota | -40℃～85℃ |
| Skladovací teplota | -40℃～85℃ | |
| Relativní vlhkost | 5%～95% non-kondenzace | |
| Způsob chlazení | Přirozený odvod tepla | |

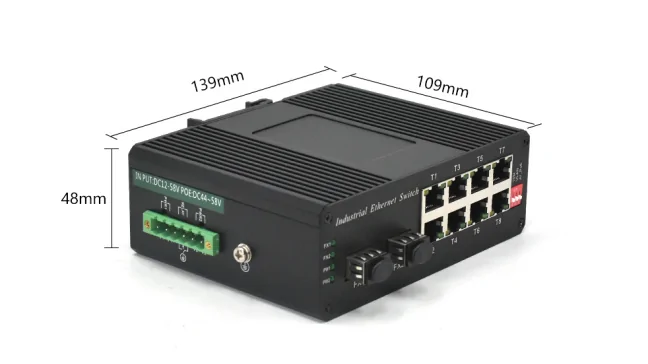

| Fyzikální vlastnosti | Vzhled velikost | 139×109×48 mm |
| Váha zařízení | Čistá hmotnost 0,58 kg |
